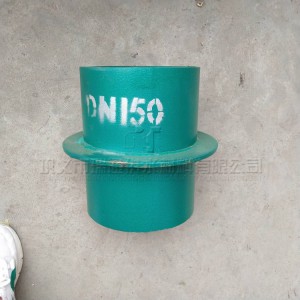

02S404剛性防水套管

價格 55.00
混批

1-10件 ¥55.00

11-20件 ¥54.50

20件以上 ¥54.00

人氣 已有 4 人關注
數量
+-
庫存20000

商家資料








產品介紹

A型防水套管又叫穿墻套管,穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防墻,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道的位置。



產品優勢

一、柔性防水套管:外部焊接止水翼環,內部設有密封墊,法蘭內絲連接,根據管道安裝的實際情況設計訂制,用于墻體兩面都需要做防水,建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理,防止結構滲水!

二、剛性防水套管:套管外壁焊接防水翼環。根據設計院下發結構工程圖紙,提前將防水套管預埋于混凝土墻內,如果僅僅是考慮管道的穿墻,而不考慮穿墻后,墻體兩面的防水性能以及管道的位移變形,就可以選用剛性防水套管,多用于地下室,人防工程的墻體防水。


產品特點

1當迎水面為腐蝕性介質時,可采用封堵材料將縫隙封堵.

2 套管穿墻處如遇非混凝土墻壁時,應局部改用混凝土墻壁,其澆注圍應比翼環直徑(D5)大200,而且必須將套管一次澆固于墻內。

3穿管處混凝土墻厚應不小于300,否則應使墻壁一邊或兩邊加厚,加厚部分的直徑至少為D5+200.

4套管的重量以L=300計算,如墻厚大于300時,應另行計算。

5柔性填料材料:瀝青麻絲,聚苯乙烯板,聚氯乙烯泡沫塑料板。

6 密封膏:聚硫密封膏,聚胺脂密封膏。

典型案例


產品示意圖

零部件材料

序號No. 名稱Name 數量Quantity 材料Material
1 本體Body 1 QT400-15,Q235A,不銹鋼304,316
2 翼環Wing ring 1 QT400-15,Q235A,不銹鋼304,316

技術參數

剛性防水套管(A型)尺寸表、重量表

DN D1 D2 D3 D4 δ B k
重量
(kg)
50 60 80 114 225 3.5 10 4 4.49
65 75.5 95 121 230 3.75 10 4 4.66
80 89 110 140 250 4 10 4 5.33
100 108 130 159 270 4.5 10 5 6.36
125 133 155 180 290 6 10 6 8.33
150 159 180 219 330 6 10 6 1O.06
200 219 240 273 385 8 12 8 15.9
250 273 295 325 435 8 12 8 18.68
300 325 345 377 500 10 14 10 27.40
350 377 400 426 550 10 14 10 30.95
400 426 445 480 600 10 14 10 34.35
450 480 500 530 650 1O 14 10 37.85
500 530 550 590 730 10 16 10 44.54
600 630 660 690 830 10 16 10 54.50
700 720 750 790 920 10 16 10 61.43
800 820 850 880 1020 10 16 10 69.12
900 920 950 980 1120 10 16 10 76.81
1000 1020 1050 1080 1230 10 16 10 84.50
1200 1220 1250 1290 1430 12 20 12 122.5
1400 1420 1450 1490 1630 12 20 12 141.3
1600 1620 1650 1690 1830 14 20 14 176.4
1800 1820 1850 1900 2040 16 20 16 216.6
2000 2020 2050 2100 2240 16 20 16 239.3

當穿墻管的材質和外徑等超出本圖集范圍,應注意對防水套管的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正。
