掛式空調器電源電路的負載及檢修

   2020-03-18 和平4014
核心提示:直流12V負載直流12V取自主濾波電容正極,主要負載: 7805穩壓塊、繼電器線圈、PG電機內部的霍爾反饋電路板、步進電機線圈、反相馭動器、蜂鳴器。

直流12V5V負載

①直流12V負載直流12V取自主波電容正極,主要負載: 7805穩壓塊、繼電器線圈、PG電機內部的霍爾反饋電路板、步進電機線圈、反相馭動器、蜂鳴器。

說明:PG電機內部的霍爾反饋電路板一般為直流5V供電;關的空調器例外,使用直流12V供電。

②直流5V負載直流5V取自7805的③腳輸出端主要負載:CPU、存儲器、光禍、傳感器電路、顯示板組件上接收器、數碼管、指示燈等。

掛式空調器設有7812穩壓塊的電源電路

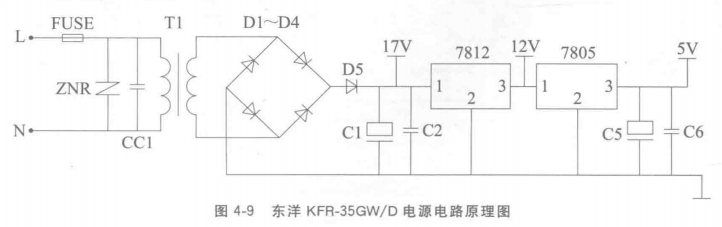

東洋KFR-35GW/D室內機主板電源電路設有7812穩壓塊,圖4-9為電路原理圖

電容cc1為高頻旁路電容,用以旁路電源引入的高頻干擾信號,FUSE(保險管)ZNR(壓敏電阻)組成過壓保護電路。T1(變壓器)D1~D4(整流二極管)D5, C1C2(濾波電容)組成降壓、整流、濾波電路濾波電容C1正極約為直流17V的電壓送往7812的①腳輸入端,經內部電路穩壓,③腳輸出穩定的直流12V電壓,為主板12V負載供電;其中一個分支送往7805的①腳輸端,經內部電路穩壓后在③腳輸出穩定的直流5V電壓為主板5V負載供電。



電路檢修技巧

①遇到主板無5V故障,使用反向檢修法,排除主板無短路故障后,先檢查12V電壓,再檢查變壓器二次繞組插座電壓。然后檢查變壓器一次繞組插座電壓,直至查到故障元件并進行更換。

空調器上電無反映故障,可用萬用表電阻擋測量插頭L N阻值,如為無窮大,可判斷為變壓器一次繞組或保險管開路;如實測為變壓器一次繞組的阻值,則可用萬用表交流電壓擋測量一次繞組插座內是否有電壓。

③更換變壓器時,如無原型號備件,使用配用元件時,應注意:功率、輸出電壓及外形(用于固定)均應相同。如變壓器繞頭插頭形狀不一樣,則可用烙鐵將引線直接焊在主板插座相對應的焊點上。




標簽: 空調
