②復位電路將內部程序處于初始狀態。CPU22腳為復位引腳，由外圍元件濾波電容E4,瓷片電容C6和C5, PNP型三極管Q6 (9012)、電限(R14, R15, R16, R38)組成低電平復位電路。初始上電時，5V電壓首先對E4充電，同時對R15和R14組成的分壓電路分壓，當E4充電完成后，R15分得的電壓約為0. 8V，使得Q6充分導通，5V經Q6發射極、集電極、R38至CPU22腳，電容E4正極電壓由0v逐漸上升至5V。因此CPU22腳電壓、相對于電源引腳25要延時一段時間(一般為幾十毫秒)，將CPU內部程序清零，對各個端口進行初始化。

③時鐘電路提供時鐘頻率，CPU23、24腳為時鐘引腳，內部電路與外圍元件X1(晶振）、電限R27組成時鐘電路，提供4MHz穩定的時鐘頻率，使CPU能夠連續執行指令。

設有復位集成塊的CPU三要素電路

復位電路設計多種多樣:如使用PNP三極管為核心組成，也有些空調器使用復位集成塊為核心，也有些空調器只使用簡單RC充電電路(只有1個電阻和1個電解電容)組成。設計形式可簡單，可復雜，但目的相同，均為CPU內部程序消零復位。

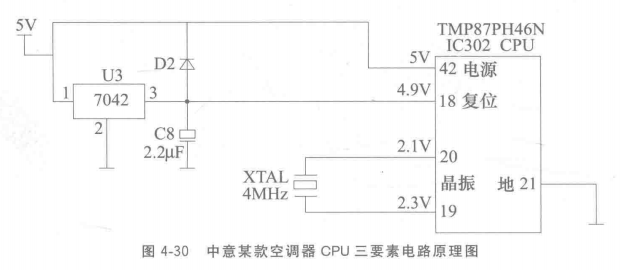

低電平復位電路是指CPU復位時引腳電壓為低電平，而正常工作時為高電平5V;高電平復位電路則正好相反。如中意某型號掛式空調器室內機主板，使用7042復位集成塊為核心，組成低電平復位電路，電路原理圖見圖4-30。

開機瞬間，直流5V電壓在濾波電容的作用下逐漸升高，當電壓低于4. 6V時，U3(7042)的③腳為低電平加至CPU18腳，使CPU內部電路清零復位;當電壓高于4. 6V時，U3的③腳變為高電平5V時，加至CPU18腳使其部電路復位結束，開始工作。

使用萬用表直流電壓擋，在主板正常工作時，黑表筆接地，紅表筆測量7042復位集成塊引腳電壓，實測①腳為5V,②腳為地、③腳復位為4. 9V。
