單相供電柜式空調器的輔助電加熱驅動電路

   2020-03-19 和平4257
核心提示:空調器工作在制熱模式,壓縮機、室外風機、四通閥線圈首先工作,系統工作在制熱狀態,同時N端繼電器觸點閉合,接通N端電源。

電路作用是在冬季制熱模式,控制電加熱器的工作與停止,從而提高制熱效果。由于電加熱器功率比較大,因此使用2個繼電器。并且單獨設1個小板,位于電控盒上面。

N端繼電器

2個繼電器觸點分別控制交流電源L端和N端,其中N端繼電器線圈和壓縮機繼電器線圈并聯。也就是說,無論是制冷模式還是制熱模式,只要CPU控制壓縮機工作,N端繼電器就開始工作,但由于L端繼電器未工作,輔助電加熱同樣處于停止狀態。

N端繼電器線圈與濟南壓縮機繼電器線圈并聯,使輔助電加熱工作在壓縮機運行之后,并且可在制熱防過載保護中關閉壓縮機,同時關閉輔助電加熱,相比之下多了一道保護功能。

工作原理

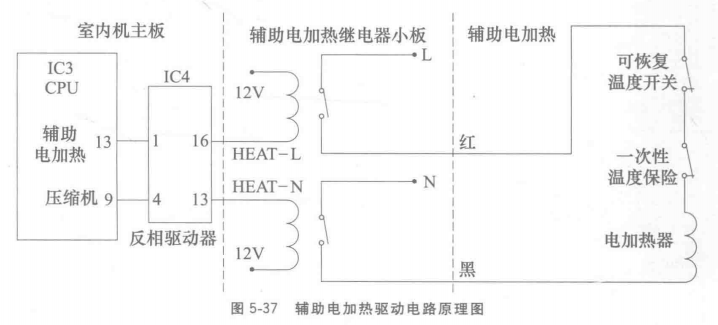

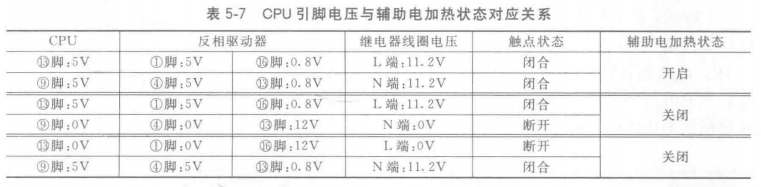

輔助電加熱驅動電路原理圖見圖5-37,CPU引腳電壓與輔助電加熱狀態對應關系見表5-7



空調器工作在制熱模式,壓縮機、室外風機、四通閥線圈首先工作,系統工作在制熱狀態,同時N端繼電器觸點閉合,接通N端電源。

CPU接收到遙控器“輔助電加熱開啟”的信號或其他原因,需要控制輔助電加熱開啟時,?腳變為高電平5V,送到反相驅動器IC4的①腳輸入端,其對應輸出端?腳為低電平約0.8V, L端繼電器線圈電壓約為直流11. 2V,產生電磁吸力使觸點閉合,接通L端電壓,經可恢復溫度開關、一次性溫度保險、電加熱器與N端電源組成回路,輔助電加熱開始工作;CPU需要控制輔助電加熱停止工作時,?腳變為低電平0V,使得L端繼電器觸點斷開輔助電加熱停止工作;在某種特定悄況如“制熱防過載保護”,CPU控制壓縮機停機時,輔助電加熱也同時停止工作。
