制冷系統安裝掛式空調器原裝主板方法介紹

   2020-03-19 和平3298
核心提示:主板的安裝方法有2種:一是根據空調器的接線圖,上面標注有室內機主板插座代號所連接的外圍元件;二是根據外圍元件插頭的特點連接在主板插座上。

主板的安裝方法有2:一是根據空調器的接線圖,上面標注有室內機主板插座代號所連接的外圍元件;二是根據外圍元件插頭的特點連接在主板插座上。比如主板弱電區域,2個傳感器插頭插在主板上22針的插座上,室內風機的爾反饋插頭插在主板上3針的插座上,步進電機插頭插在主板上5針的插座上.顯示板組件插頭插在1個多針的插座上。

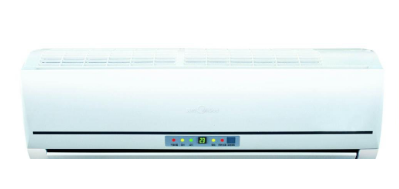

以美的KFR-26GW/DY-B (E5)掛式空調器室內機為基礎,實際安裝室內機主板。

根據室內機接線圖安裝主板方法 接線圖上標注有外圍元件的插頭或引線插在主板插座上的代號,根據這些代號可以完成更換主板的工作;接線圖一般貼在室內機外殼內部,需要將外殼拆下后才能看到。

例如:根據接線圖標識,搖擺電機(本書通稱為步進電機)共有5根引線,插在主板上代號為CN7的插座上安裝時找到步進電機插頭,插在CN7插座上即可。

根據插頭特點安裝主板步驟

1.主板實物外觀 電控盒內主要有電源輸人引線、變壓器插頭、傳感器插頭等。 2.安裝電源供電輸入引線

①接線端子標識輸人引線連接電源插頭,共有3根引線:棕線為L.藍線為N端,黃/綠色為地線。室內機主板強電區域壓縮機繼電器上方的端子中: 電源L端與保險管相通。與保險管不相通的端子接壓縮機引線。標有“N”的端子接電源N端引線。

②安裝引線 將棕線(L)安裝在壓縮機繼電器上與保險管相通的端子上,將藍線(N)安裝在標有“N”的端子上。
