制冷發展要求:柜式空調器通用板的代換步驟

   2020-03-19 和平3978
核心提示:拆除原機主板、顯示板、變壓器,保留風機電容,并記錄室內風機插頭引線作用。電控盒內需要剩余的主要引線有電源供電N零線、電源供電L相線、壓縮機引線。

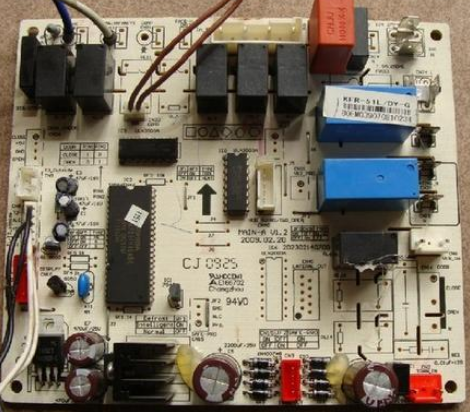

拆除原機電控系統 拆除原機主板、顯示板、變壓器,保留風機電容,并記錄室內風機插頭引線作用。電控盒內需要剩余的主要引線有電源供電N零線、電源供電L相線、壓縮機引線。

固定通用板 通用板和原機主板寬度相同,但通用板比原機主板長,因此將通用板右側的固定孔安裝至電控盒的卡子上面,左側部分使用絕緣物品(比如通用板包裝盒)墊在下面。防止背面與外殼短路。

安裝電源供電輸入引線 將電源L相線(棕線)插在濟南壓縮機繼電器端子(端子和保險管相通)上,電源N零線(藍線)插在通用板上標有“N”的端子上。

安裝變壓器插頭 通用板配備的變壓器共有2個插頭,即一次繞組和二次繞組,首先將其固定在原變壓器位置,再將一次繞組(大插頭)插在通用板強電區域中標有“變壓器”的插座上,二次繞組(小插頭)插在弱電區域中整流二極管附近的插座上。

說明:通電后用遙控器開機,應能聽到蜂鳴器和繼電器觸點工作的聲音;如果上電試機時遙控器開機通用板沒有反應,一般為電源供電!,相線沒有插對位置(插在了向壓縮機輸出電壓的端子上)

裝室內風機引線

柜式空調器室內風機使用離心式抽頭電機,3擋風速,共有7根引線:/綠色為地線,黃線為低風抽頭,綠線為中風抽頭,黑線為高風抽頭,白線為公共端,2根紅線接電容。由于原機主板供電使用插頭與通用板接線端子不匹配,因此應剪掉插頭,并將引線制成接線插。

將公共端白線插在通用板上標有N”的端子上。將低風黃線插在通用板上標有“低”的端子上,將中風綠線插在通用板標有一中”的端子上。將高風黑線插在通用板上標有“高”的端子上再將2根電容引線插在室內風機電容的兩側引腳上。


柜式空調器通用板的代換步驟(二)_工程技術_制冷資訊
