空調室外機電控系統故障——連接線接錯,室外風機不運行

   2020-03-20 和平4685
核心提示:海信某型號掛式空調器,開機后不制冷,到室外機查看時壓縮機運行,但室外風機不運行。

故障說明:海信某型號掛式空調器,開機后不制冷,到室外機查看時壓縮機運行,但室外風機不運行。

1.室外風機電壓 使用萬用表交流電壓擋,在室外機接線端子上黑表筆接2N端子、紅表筆接4號端子(FM代表室外風機)測量室外風機電壓,正常值為電源電壓約交流220V,測為0V說明德州室外風機未運行,由于沒有供電所致。

到室內機接線端子上量室外風機供電(NFM端子)。實測為交流220V,說明室內機主板己輸出供電,應檢查連接線是否斷路或接錯。

2.室外風機線圈阻值和電壓 斷開空調器電源使用萬用表電阻擋(表筆接NFM端子),在室內機接線端子上測量室外風機線圈阻值(相當于測量公共端和運行繞組),正常約200Ω,實測約300Ω,說明室外風機線圈阻值正常,且室內外機連接線沒有斷路故障。

由于連接線正常且室內機主板已輸出供電,重新上電開機,在室外機接線端子上紅表筆FM端子,黑表筆接其他端子測量電壓,當測量到CM(壓縮機)端子時為正常電壓交流220V,大致判斷室內外機連接線接線錯誤

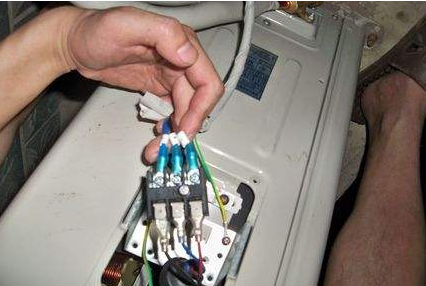

3.檢查室內機和室外機接線端子連接線接線顧序 斷開空調器電源,查看室內機和室外機接線端子上連接線接線順序。室內機順序:1()為黃綠線、2 (N)為藍線、3 (CM)為棕線、4 (FM)為白線、5 (VA)為黑線;室外機順序:I()為黃綠線、2 (N)為棕線、3 (CM)為藍線、4 (FM)為白線、5 (VA)為黑線。查看結果說明室內機和室外機接線端子上2 (N)3 (CM)端子連接線接反

維修措施:在室外機接線端子上對調2號與3號引線位置,使之與室內機相對應,再次上電開機后測量2 (N)4 (FM)端子電壓為交流220V,室外風機運行,故障排除。

總結:本例由于室外機2 (N)3 (CM)端子連接線接反,3 (CM)端子變為電源零線、2(N)端子變為壓縮機供電因此壓縮機供電不受影響能正常運行,而4 (FM)端子(室外風機供電)2 (N)端子不能形成回路,電壓為交流ov,室外風機因無供電而不能運行。
