吸收式制冷也是液體汽化法制冷的一種方式。由于它以消耗低溫?zé)崮茏鳛檠a償實現制冷循環，對有余熱場所熱能的綜合利用，以及對于太陽能的開發和應用都有重要的意義，因而近幾十年來發展非常迅速。

吸收式制冷的基本組成與工作原理

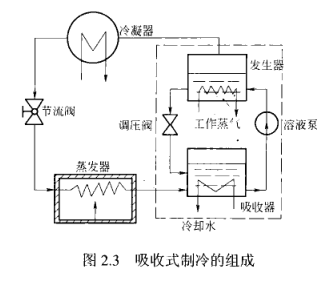

如圖2.3所示，吸收式制冷的基本組成與壓縮式制冷的區別在于由吸收器、溶液泵、發生器和調節閥組成的系統代替了壓縮機。來自蒸發器的低溫低壓制冷劑蒸氣進入吸收器，為吸收劑吸收:從吸收器出來的制冷劑一一吸收劑溶液由溶液泵輸送至發生器，工質對在發生器中吸熱升溫，其中沸點低的制冷劑便大量汽化和吸收劑分離，形成高壓制冷劑蒸氣，發生器排出的高壓制冷劑蒸氣通過冷凝器冷左、節流閥減壓降溫，再進入蒸發器吸收冷窒介質熱量沸騰汽化制冷，即完成了吸收式制冷循環?？梢?，有吸收器、溶液泵和發生器的共同作用相當于壓縮機，使制冷劑蒸氣完成了由低溫低壓狀態到高歇高壓狀態的轉變。

為使工質對其中的吸收劑也能循環使用，發生器中制冷劑吸熱汽化后所剩劑溶液，經調壓閥減壓降溫(也是絕熱節流過程)，重新返回吸收器，用于再次吸收低壓低溫的制冷劑蒸氣。于是，吸收式制冷由兩個循環——制冷劑的道循環與吸收劑溶液的止循壞共同組成，這兩個循環缺不可。吸收式制冷是通過工質對在發生器中吸收外界熱源提供的低溫?zé)崮茏餮a償，從而實現制冷的可綜合利用其他設備排出的溫度較高的熱水75℃以上)、低壓水蒸氣、煙道氣中的余熱，或者利用地?zé)?、太陽能等作為發生器的加熱能源。
