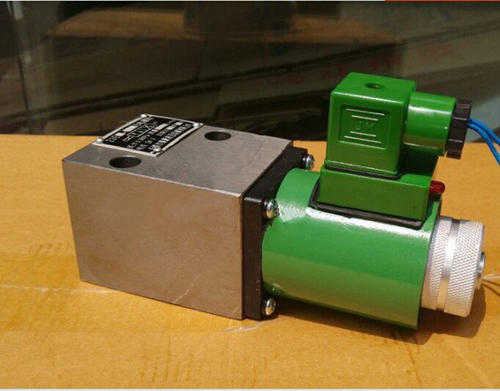

電磁換向閥的內部運作

   2020-03-25 十二4565
核心提示:將電磁導向閥的三根毛細管分別接在四通換向內的兩端蓋孔及當中一根銅管上,并將電磁導向閥固定在四通換向閥上,就組成一個完整的電磁換向閥,要求各連接處密封不漏氣。

四通換向閥有四根連接管及兩端蓋上的兩個小孔,閥體內裝有半圓閥座、滑塊以及兩個活塞。閥座上有三個孔,由閥體外插進三根鋼管,半圓閥座筒體及銅管同時用銀合金針焊在一起。滑塊就是閥門,它在閥座上可以左右移動,它是一個似船形體,里面被挖空,滑塊平面蓋在閥座上,只能蓋住兩個閥孔,使蓋住的兩個孔相通,但這兩個孔與筒體內部分隔不通。當滑塊左移時,它就蓋住左邊兩個孔,右邊一個孔與筒體連通。當滑塊右移時,它就蓋住右邊兩個孔,左邊一個孔與筒體連通。這樣,就能使制冷劑在系統內改變流向。兩個活塞分別裝在筒內左、右端口,活塞與滑塊用閥架將三者連系在一起,可同步移動。活塞上有一個小孔,氣體可通過小孔左右流通,活塞外圓柱與筒體內壁既要靈活移動,又要密封性能好,它用聚四氟乙烯沙板壓制而成,就像打氣筒內皮碗一樣的形狀。



活塞外端面上裝有一個閥,可以關閉端面上的閥,不使其漏氣。滑塊與閥座的接觸平面非常光滑,可提高它的氣密性,閥體中心插焊一根銅管,成為四通道的閥門。將電磁導向閥的三根毛細管分別接在四通換向閥的兩端蓋孔及當中一根銅管上,并將電磁導向閥固定在四通換向閥,就組成一個完整的電磁換向閥,要求各連接處密封不漏氣。




標簽: 電磁導向閥
