殼管式冷凝器冷凝壓力的自動控制

   2020-03-27 子琪12
核心提示:水量調節閥安裝在進水管上,其上部有毛細管和冷凝器上部空間相連,能直接感受冷凝壓力的變化。當冷凝壓力過高時,閥內的波紋管被壓縮.通過頂桿開大閥門,增加冷卻水的流量.使冷凝壓力下降。當冷凝壓力過低時,閥門關小.水量減少,使冷凝壓力回升。從而保證冷凝壓力穩定在一定范圍。

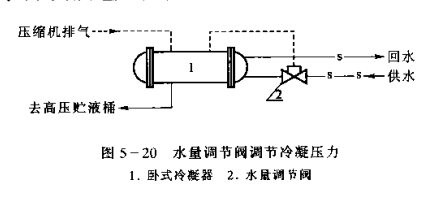

(1水量調節閥調節。用水量調節閥調節冷凝壓力的動作原理如圖520所示。

水量調節閥安裝在進水管上,其上部有毛細管和冷凝器上部空間相連,能直接感受冷凝壓力的變化。當冷凝壓力過高時,閥內的波紋管被壓縮.通過頂桿開大閥門,增加冷卻水的流量.使冷凝壓力下降。當冷凝壓力過低時,閥門關小.水量減少,使冷凝壓力回升。從而保證冷凝壓力穩定在一定范圍。

(2) 水泵運轉臺數調節。用控制水泵運轉臺數來調節冷凝壓力的動作原理如圖521所示。

壓力控制器裝在冷凝器的進氣管或冷凝器的上部空間,能迅速反應冷凝壓力的變化。有一臺水泵受冷間沮度控制器的控制.其余水泵均受壓力控制器的控制,其工作原理如下:

只要系統工作,就有一臺水泵運轉。一臺水泵運轉后,如果冷凝壓力不超過壓力控制器的設定值,說明一臺水泵的供水量已能滿足需要。如果冷凝壓力升高.達到壓力控制器的設定值,第二臺水泵自動投入運行。如果冷凝壓力降低.下降到壓力控制器的下限值時,壓力控制器發生指令,相應的水泵就停止運行。控制水泵的壓力控制器可用YWK11.相應的幅差不要調得過小,以免水泵頻繁啟停而影響使用壽命。

(3) 調節水量、水溫來調節冷凝壓力。在循環用水的冷凝系統中.是通過調節冷卻水的流量及度來控制冷凝壓力的。循環用水的冷凝系統主要由水泵、涼水塔和循環水池三部分組成。


圖中水泵4用于融霜,水泵3受冷間溫度控制器控制.水泵2受壓力控制器9控制。冷卻水量的調節是通過水泵開啟臺數來實現的,其原理與上述相同。為了防止停泵時水倒流,在每臺泵的出口處加設一止回閥。除此之外,在每臺泵的止回閥后裝有YWK-11型壓力控

制器.作斷水保護和自動啟停涼水塔風機用。

五臺涼水塔風機的啟停可以調節冷凝水的水沮.從而達到調節冷凝壓力的目的。風機的啟停受水泵出日的壓力控制器控制。例如水泵3的出口壓力達到壓力控制器7的設定值,則壓力控制器發出指令.使相應的二臺涼水塔風機開啟投人運行。若在規定的時間內水泵3的出口壓力達不到壓力控制器7的設定值,則發出斷水信號并報警。在系統正常工作后,如果冷凝壓力沒有達到冷凝器上的壓力控制器9的設定值,說明一臺水泵和二臺涼水塔風機的運行已能滿足要求。若冷凝壓力升到壓力控制器9的設定值,則指令水泵2和相應的三臺涼水塔風機投人運行。如果二臺水泵.五臺涼水琳風機全部投人運行后.冷凝壓力開始降低。當降到壓力控制器9的設定值下限時,指令后上的一臺水泵和三臺涼水塔風機停止運行。正在運行的一臺水泵和二臺涼水塔風機受拱個系統的各冷間溫度控制器控制,當所有冷間的溫度都達到沮度控制器的下限時,才停止運行。

為了保證有足夠的冷凝用水,循環水池的水位應保持一定的高度。水位的控制由714水流繼電器和一只水電磁閥組成。

制冷系統中的融霜用水,壓縮機的水套用水都要流人循環水池,有時水他中的水位可能超高.應考慮設置溢流管。
