目前,在制冷系統的氨回路和中間冷卻器中,廣泛應用的自動旁通閥是彈簧式安全閥的一種特定形式,也起著安全保護作用,即當壓力超過調定值時,閥門自動開啟,起旁通降壓作用。

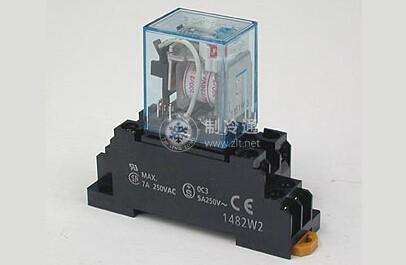

①繼電器保護安全設備。制冷系統的壓力安全保護,除設有安全閥,帶電信號的壓力表和緊急停機裝置外,還采用壓力繼電器、壓差繼電器等安全設備,以實現壓縮機的高壓、中壓、低壓保護、油壓保護,以及制冷設備的斷水保護。壓縮機高壓保護的目的是當壓縮機排出壓力過高時切斷電源,以防止發生事故。在生產運行中往往由于冷卻水?dāng)嗨收?或制冷系統中進和大量空氣,或高壓系統的閥門誤操作等原,使壓縮機的排出壓力超過規定值,此時,高壓保護裝置立即動作,壓縮機自動停機。高壓壓力繼電器常與安全閥并用,在這種情況下,高壓壓力繼電器切斷開關的動作壓力,應調整到比安全閥的開啟壓力稍低為宜。因?yàn)?在發生異常高壓時,壓力繼電器首先動作可以避免萬一發生事故。同時也不會伴隨有安全閥開啟后所帶來事后處理的麻煩。只有在高壓壓力繼電器發生故障不能動作,或因火災等異常情況時,安全閥才開啟。

低壓保護是:當壓縮機在運轉過程中,由于制冷劑泄漏和供液不足等原因,產生吸氣壓力過低,甚至出現抽空現象,此時,低壓保護裝置動作,壓縮機作為故障停機,以便操作技工檢查停機原因,消除故障。

使用低壓壓力繼電器的機組,應與感溫控制閥相配合,才能充分地發揮其作用。中壓保護是指兩級壓縮中的低壓級排出壓力的安全保護,其目的同單級壓縮的高壓保護相仿。當?shù)蛪杭?jí)排氣壓力(中壓壓力)超過規定值時,壓力繼電器立即動作切斷電源,使壓縮機作事故停機。凡單機兩級壓縮機,都需設置中壓保護,而用單級機配套的兩級壓縮機,其中壓保護可以用低壓級壓縮機的高壓壓力繼電器,但其壓力應調整到中壓的安全保護調定值。
