“Z”系列自動型氨制冷壓縮機的自啟動、上載控制程序(一)

   2020-04-06 和平4057
核心提示:以ZS8-12.5雙級壓縮機為例,自啟動、上載控制程序控制原理如圖5-16、圖5-17所示。

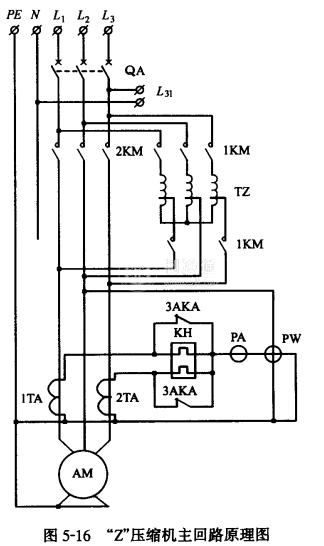

ZS8-12.5雙級壓縮機為例,自啟動、上載控制程序控制原理如圖5-16、圖5-17所示

1.本機型有自動廠手動兩種控制方式。接通控制電源后,將選擇開關2SA撥到右45°自動位置,氨制冷壓縮機便納入自動運行程序。若將選擇開關2SA撥到左45°手動位置,需要再按啟動按鈕1SF或按控制臺上1SF,1SF’啟動按鈕后,氨壓縮機也會按自動程序運行。


當2SA選擇開關在自動位置時,如若氨壓縮機各項安全保護控制器處于正常工作狀態那么串聯的高壓控制器GSP、中壓控制器ZSP(雙級氨壓縮機才配備)、熱繼電器KH觸點及油壓差控制器和冷卻水的常閉延時接點5AKT6AKT均處于正常閉合狀態,于是監視繼電器1AKA線圈得電,2HG綠色信號燈亮,1AKA還可發送信號給集中控制屏,表明氨壓縮機已準備就緒,隨時可以投入運行。

2.當冷間通過集中控制屏或監控系統中央操作站發出要求降溫指令后,兩個KKA常開觸點閉合油位控制器和水流繼電器通電,水電磁閥開啟。但氨壓縮機還不能立即啟動,只有當氨壓縮機水套有水和冷凝器有回水信號,即液流信號繼電器LKAXKA常閉觸點處于通電狀態時,2AKA啟動繼電器線圈得電,氨壓縮機才開始降壓啟動。

2XKA系統故障繼電器常閉觸點,引自集中控制屏,包括冷凝器缺水、低壓循環貯液捅和中間冷卻器液位超高等故障。
