采用電控式的熱電膨脹閥的流量控制系統見圖3一7。流量調節裝置由熱電式膨脹閥即執行器(圖中的TQ)、電子調節器(圖中的EKS 65)和傳感器(兩個AKS 21A)組成。傳感AKS是1000Ω的鉑電阻，用2只。它們分別感應蒸發器入口處和出口處的制冷劑溫度，將相應的感溫信號S?和S?輸入到電子調節器EKS 65.調節器將測量的溫差信號(S?一S?)與溫差參考設定值相比較，向熱電膨脹閥的執行器輸出電脈沖，執行器使閥的開度變化，從而改變流量，再重新建立所要求的溫差(S?一S?)。用這樣的方法，根據溫差(S?一S?)對流量實行比例積分調節。

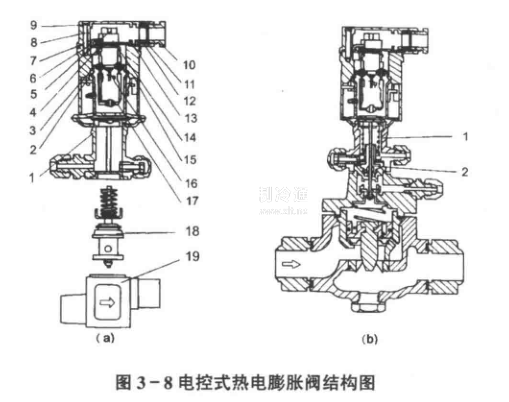

閥執行器結構見圖3一8。閥的動力件是個特制的膜頭，其中充入一定的介質，加熱元件對介質加熱。調節器輸入到執行器的電脈的變化，可以改變加熱元件對膜頭中介質的加熱程度，使介質溫度變化，輸出相應的壓力變化，通過膜片作用于閥桿，實現流量調節。執行器作成通用型，可以與不同的閥體組合，小型的直接驅動(見圖中的TQ );大型的做成導閥與主閥組合式，間接驅動。

    該流量控制裝置由于采用電子式比例積分調節器能夠保證有良好的調節品質，即使負荷變化大，控制系統本身也能迅速準確地調整，溫差(S?一S?)的設定可以小到2℃，并且在整個工作范圍有相同的設定。因而能將過熱度控制得很小，保證蒸發器面積得到最大利用。此外，該控制系統不受冷凝壓力變化的影響，對閥前液體過冷的變化有補償能力。

    此外，通過外接一定的附件，還能獲得一系列附加功能。如:強制打開或關閉閥控制;通過電位計外部參考設定過熱度;通過計算機外部參考設定過熱度;過熱度讀出與顯示等。
