螺旋板式冷凝器的結構原理與優缺點分析

   2020-04-17 子琪5185
核心提示:冷卻水從螺旋板式冷凝器的外緣端部進入,從中央的上部流出。制冷劑蒸氣從螺旋板式冷凝器中央隔板的另一側上部進入,制冷劑的冷凝液匯集于底部流出。

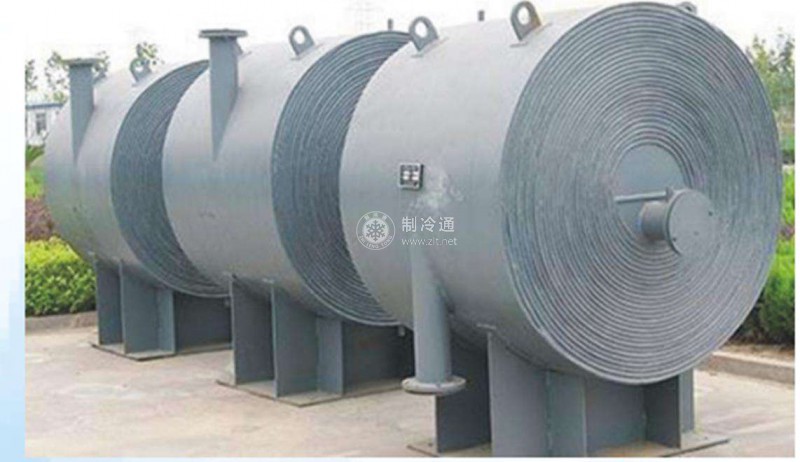

    螺旋板式冷凝器是一種高效率的換熱器,于20世紀70年代開始在制冷裝置中使用。

    兩張厚為1.54mm的鋼板上,焊有圓鋼支承,支承高度即鋼板間距約為5~20mm.以保證一定的流通道和增大螺旋板的剛性,螺旋板由兩張平行的鋼板在專用的卷板機上卷制而成。

    流道始于螺旋板式換熱器的中心,終于螺旋板式換熱器的外緣,螺旋板的上下兩端用封條焊死。


    冷卻水從螺旋板式冷凝器的外緣端部進入,從中央的上部流出。制冷劑蒸氣從螺旋板式冷凝器中央隔板的另一側上部進入,制冷劑的冷凝液匯集于底部流出。

    螺旋板式冷凝器的單位體積傳熱面積大,傳熱系數高.冷卻水的流速為1~1.3m/s時,傳熱系數為9451023W/(·K),

    螺旋板式冷凝器的優點:體積小,重輕,傳熱系數高,在工作條件相同的情況下,螺旋板式冷凝器的傳熱系數可比管殼式冷凝器提高50%左右。

    螺旋板式冷凝器的缺點:承受壓力有限,制造較復雜,冷卻水的阻力大而且內部不易清洗,對冷卻水的水質要求比較高。




標簽: 制冷 冷凝器
