滑片式制冷壓縮機的基本結構和工作原理

   2020-05-22 子琪2135
核心提示:滑片式壓縮機主要由機體,轉子及滑片等三部分組成。轉子偏心地配置在機體氣缸內,轉子上開有若干條縱向凹槽,凹槽中嵌有能徑向自由滑動的滑片。

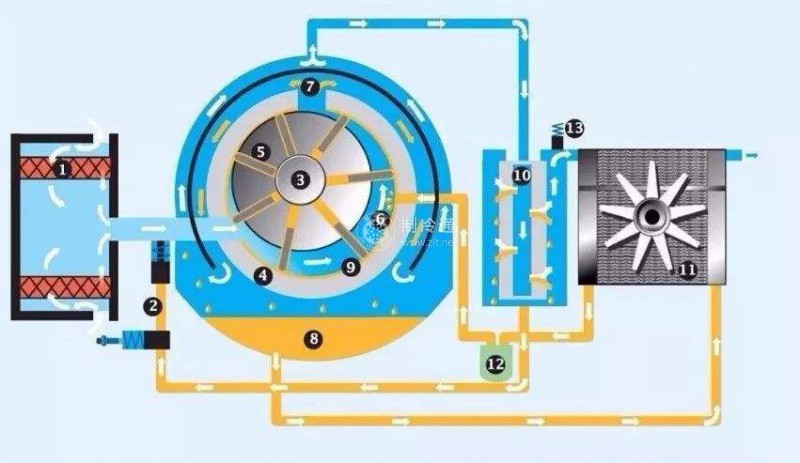

滑片式壓縮機主要由機體,轉子及滑片等三部分組成。轉子偏心地配置在機體氣缸內,轉子上開有若干條縱向凹槽,凹槽中嵌有能徑向自由滑動的滑片。

由于滑片偏心,氣缸內壁與轉子外表面構成月牙形空間,滑片因轉子旋轉的離心力而緊貼氣缸內壁。把月牙形空間分隔成若干扇形單元容積。轉子旋轉一周,其單元容積從與吸入孔口相通到向排氣孔口排氣,將經歷由最小逐漸變大,再由最大逐漸變小的變化規律。

具體地說,當轉子旋轉時,氣缸底部單元容積的前一滑片在越過吸氣孔口下邊緣前,少量余留在該容積中的壓縮氣體(即剩氣)膨脹,當轉子繼續旋轉使該滑片越過吸氣孔口下邊緣時,這一單元容積開始與吸氣孔口相通并吸氣,直到單元容積達到最大,組成該單元容積的后一滑片(相對旋轉方向而言)越過吸孔口的上邊緣時吸氣終止。以后,單元容積開始縮小,氣體進行壓縮,直到該單元容積前一滑片越過排出孔口上邊緣,則壓縮過程結束、排氣開始,當后一滑片越過排出孔口的下邊緣時排氣終止。單元容積重新達到最小值,隨著轉子的旋轉,又開始剩氣膨脹、吸氣、壓縮、排氣等過程.周而復始不斷循環。
