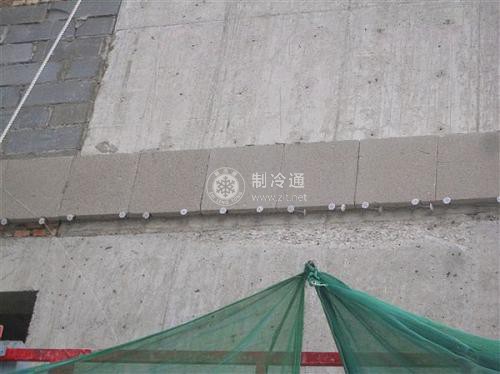

1)氯化鎂應(yīng)先溶化后再投料，敘化鎂混合在水中時(shí)，必須攪拌均勻，并配有比重計(jì)進(jìn)行濃度測(cè)試。

2)在現(xiàn)場(chǎng)配制的第一罐現(xiàn)澆聚苯復(fù)合材料攪拌物中，應(yīng)使聚苯乙烯發(fā)泡粒減半。

3)為了有效地控制物料及苯粒的飄散，攪拌機(jī)周?chē)鷳?yīng)做好有效的防護(hù)措施。

4)當(dāng)屋面現(xiàn)澆尺寸長(zhǎng)度x寬度超過(guò)4m x 4m時(shí)，應(yīng)設(shè)置分格縫。分格縫應(yīng)采用可壓縮性苯板，厚度不小于30mm，分格縫應(yīng)上下層對(duì)齊，屋面與突出結(jié)構(gòu)交接處必須設(shè)置分格縫。

5)現(xiàn)場(chǎng)澆筑時(shí)，應(yīng)拌和均勻，分層鋪設(shè)。當(dāng)澆筑層厚度小于120mm時(shí)，可不分層，當(dāng)澆筑層厚度超過(guò)120mm時(shí)，應(yīng)分層施工，分層厚度不宜小于50mm,且不宜大于120mm。

6)施工期間的施工間歇應(yīng)安排在每個(gè)分格施工結(jié)束后。如果非正常施工間歇超過(guò)20min(或初凝時(shí)間)，應(yīng)按施工接茬處理。

7)施工接茬時(shí),所用聚苯復(fù)合材料攪拌物應(yīng)按現(xiàn)場(chǎng)配制第一罐攪拌物要求處理，并在接茬處鋪設(shè)厚度l0mm的不含聚苯乙烯發(fā)泡粒的同配合比漿料。

8)當(dāng)室外溫度高于28℃時(shí)，聚苯復(fù)合材料攤鋪前宜在基層上灑水降溫，但不應(yīng)有積水;當(dāng)施工遇雨時(shí)，可以加蓋塑料布等防雨，并應(yīng)保證屋面不積水，否則，應(yīng)采取必要排水措施。

9)當(dāng)保溫層上不另做找平層時(shí)，待澆筑物表面終凝后，由質(zhì)量為輕燒鎂1~2倍的細(xì)砂替換聚苯泡粒，用此種漿料將保溫層表面刮平。漿料厚度為1~5mm,屋面突出結(jié)構(gòu)的交接處和基層轉(zhuǎn)角處應(yīng)做成圓弧形。

10)屋面保溫層施工完成36h后，方可進(jìn)行下道工序施工作業(yè)。

11)每天收工前應(yīng)將攪拌機(jī)沖洗干凈。
