小型冷庫的自動調節控制系統的組成

   2020-07-13 和平2920
核心提示:一臺制冷設備應能按照用戶對溫度等參數的不同要求安全、可靠地運行,這主要依賴于設備中的自動控制系統。

一臺制冷設備應能按照用戶對溫度等參數的不同要求安全、可靠地運行,這主要依賴于設備中的自動控制系統。在冷庫自動控制系統中,常用的電氣控制元件有溫度繼電器、壓力繼電器、電磁閥和壓差繼電器等。

自動調節控制系統的功能就是在無人直接參與的條件下,能使被調參數(溫度或壓力)達到給定值,或者能按照預先給定的規律變化。自動調節控制系統一般由被調對象、發信器、調節器和執行器組成。在制冷系統的自動調節控制中,十分強調調節儀表的緊湊、簡單和密封性。因此,有不少調節系統把發信器、調節器、執行器三者做成一體,簡化成一個直接作用式自動調節器。

下面舉一例子簡單說明制冷裝置的某些自動調節控制系統。

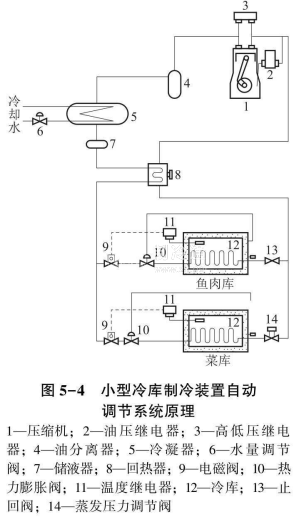

5-4所示為以氟利昂為工質的冷庫制冷裝置自動調節控制系統的原理圖。在該裝置,卜使用了下列一些調節元件:熱力膨脹閥10,溫度繼電器11,電磁閥9,止回閥13,蒸發壓力調節閥14,水量調節閥6,油壓繼電器2,高低壓繼電器3。這些調節元件在裝置中所起的作用如下:

熱力膨脹閥10一方面使制冷劑節流降壓降溫,另一方面通過感溫包感受蒸發器出口制冷劑過熱度的變化,自動調整熱力膨脹閥的開啟度,使進入蒸發器的制冷劑流缺與蒸發器熱負荷匹配。溫度繼電器11與電磁閥9聯合使用,對庫溫進行控制。溫度繼電器的感溫包置于冷庫中,當冷庫溫度高于調定值上限時,溫度繼電器觸點接通,電磁閥線圈通電,閥門打開,制冷劑進入蒸發器進行降溫;當庫溫低于調定值的下限時,溫度繼電器觸點斷開,切斷電磁閥線圈電流,電磁閥關閉,制冷劑停止進蒸發器。這樣就能把庫溫控制在所需的范圍內。
