圖5-28所示為用“壓力導閥+主閥”的形式來控制蒸發壓力的原理。壓力導閥(又稱恒壓閥)的結構如圖5-29所示，主閥的結構如圖5-30所示。

它們的動作原理:蒸發器冷劑蒸氣通過導閥的進口作用到膜片的下部，克服彈簧的壓力，把導閥口開啟，使制冷劑蒸氣進入主閥的進口，推開單向閥，到達主閥活塞的上腔室，推動活塞下移，使主閥處于一定的開度，此時的蒸發壓力處于給定值。若蒸發壓力上升，則導閥膜片下部受到的壓力增大，導閥口開啟度增大，從而使主閥活塞上腔室的壓力增大，活塞下移，主閥口相應開大，使冷劑流出量增多，讓蒸發壓力下降并恢復到給定值。反之，當蒸發壓力下降時，導閥口關小，主閥活塞上腔室壓力減小，活塞上移，主閥口關小，讓蒸發壓力回升到給定值。當蒸發壓力低于壓力導閥彈簧給定的壓力值時，導閥口關閉，主閥活塞上腔室的冷劑通過活塞上的平衡孔泄出，活塞在彈簧力作用下關閉主閥口。

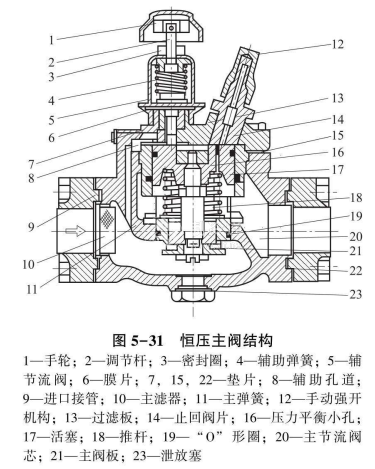

圖5-31所示為由壓力導閥和主閥組成一體的恒壓主閥。它的作用與“壓力導閥+主閥”基本相同，唯一不同之處是引入恒壓主閥的蒸發壓力是從閥進口端的輔助孔道進人，不需要另行安裝壓力引入管。

從調節特性來分析，用“壓力導閥十主閥”(或恒壓主閥)形式控制蒸發壓力的調節閥屬于比例作用類型，即閥的開度與蒸發壓力的變化成比例。同時在調節過程中存在靜態偏差，但因?yàn)閷?dǎo)閥和主閥的靈敏度較高，所以靜態偏差較小，基本卜能維持蒸發壓力的恒定。

“壓力導閥+主閥”的調整方法是:調整前，先在壓力導閥進口端裝一壓力表，并以比庫溫低5℃~10℃來決定蒸發溫度，其相應的飽和壓力即為壓力給定值，調整時，把導閥的彈簧旋至最松位置，讓制冷裝置進入正常運行，此時導閥口和主閥都處于全開位置。隨著制冷裝置的運行，庫溫下降，蒸發壓力也相應下降。當庫溫降到規定溫度值時，轉動導閥調桿，調整彈簧的壓力，使進口端的壓力值達到給定值，然后讓制冷裝置繼續運行一段時間。看其壓力值是否穩定在給定值上，若有偏差，再稍作調整，直到滿足要求為止。國內有壓力導閥、主閥及恒壓主閥等產品系列，它們的代號分別為HF, ZF和HZF。
