冷凝器至儲液器的液體是靠液體重力流入的，為防止冷凝器排出液體時出現高液位現象，冷凝器與儲液器之間應保持一定的高度差，其連接的管道要保持一定的坡度。

(1)臥式冷凝器至儲液器的液體管道 管道內的液體流速不應超過0. 5m/s，水平件段的坡度為1/50，坡向儲液器。冷凝器至儲液器之間的閥門，應安裝在距離冷凝器下部出口處不少于200mm的部位，其連接方式如圖2-75所示。

(2)蒸發式冷凝器至儲液器的液體管道 單組冷卻排管的蒸發式冷凝器，可用液體管本身進行均壓。冷凝液體的流速不應超過0. 5m/s，水平管段的坡度為1/50，坡向儲液器。

如閥門安裝位置受施工條件所限，可裝在立管上，但必須裝在出液口200mn，以下的位置。

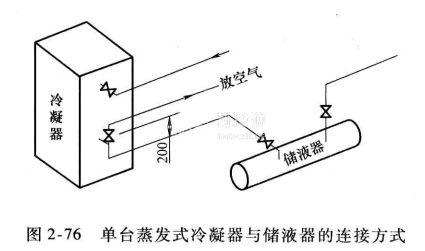

為了保證系統的正常運轉，蒸發式冷凝器排管的出口處應安裝放空氣閥。如冷凝器與儲液器之間不安裝均壓管時，應在儲液器上安裝放空氣閥，其連接方式如圖2-76所示。
