制冷閥門:蝶閥的結構原理和主要性能特點

   2020-09-04 子琪1133
核心提示:蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥門。它在管道上主要起切斷、節流或調節介質的作用,可用于供水、氣體、油品等行業的截流、節流工況場所,還可用于高溫、高壓的管網系統之中控制介質。

    蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥門。它在管道上主要起切斷、節流或調節介質的作用,可用于供水、氣體、油品等行業的截流、節流工況場所,還可用于高溫、高壓的管網系統之中控制介質。

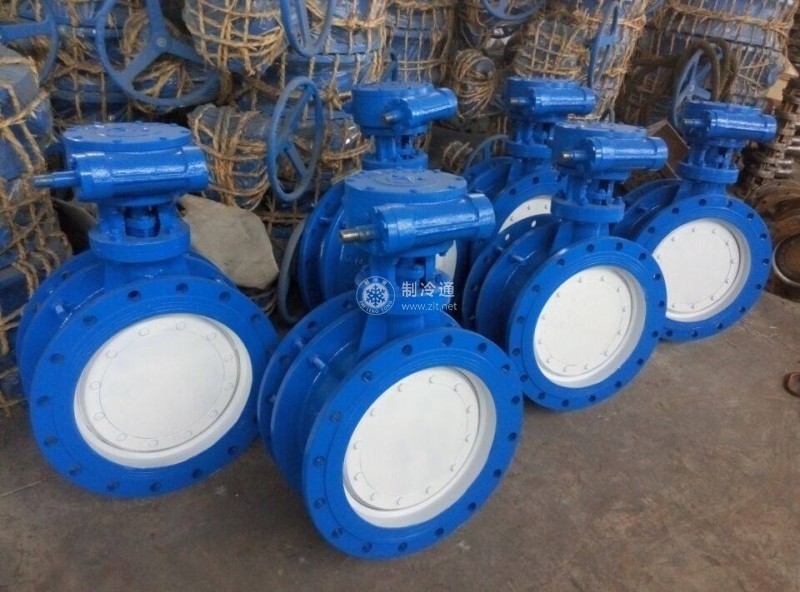

    蝶閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形,軸向長度較短,內置蝶板。蝶閥按結構分大概有中線型、單偏心、雙偏心、三偏心等種類。

    蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉90°,從而達到啟閉或調節介質的目的。蝶板由閥桿帶動,若旋轉至90°,便能完成一次啟閉過程。改變蝶板的偏轉角度,即可達到控制或調節介質流量的目的。蝶閥和蝶桿本身沒有自鎖能力,為了蝶板的定位,要在閥桿上加裝蝸輪減速器。采用手動蝸輪減速器,不僅可以讓蝶板具有自鎖能力,能使蝶板停止在任意位置上,還能改善閥門的操作性能。

    蝶閥適用于各種介質,通常用于液體或氣體,如燃氣、冷熱空氣、化工冶煉和發電環保、給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上,也用于調節和截斷介質的流動。


    工業專用蝶閥能耐高溫,適用壓力范圍也較高,閥門公稱通徑大,閥體采用碳鋼制造,閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造,主要用于高溫介質的煙風道和煤氣管道等工程項目。

    蝶閥主要性能特點如下

    (1)結構尺寸較短,型小輕便,操作靈活、省力。經濟性好。

    (2)密封可靠,可達到氣密封無泄漏。

    (3)流量特性趨于直線,調節性能最佳。

    (4)可用于設計、制造大通徑的閥門直徑可達4m左右,易于加工,工藝性好,安裝方便。

    (5)適用于不同溫度及6.4 MPa以下的壓力等級及耐腐蝕等各種介質管線。
