法蘭的結構形式之——平焊法蘭

   2020-10-14 和平3479
核心提示:法蘭的形狀除常見的圓形外,還有方形和橢圓形,如圖7一5所示。方形法蘭有利于管子的規則排列,橢圓形法蘭通常用于閥門和小直徑的高壓管上。

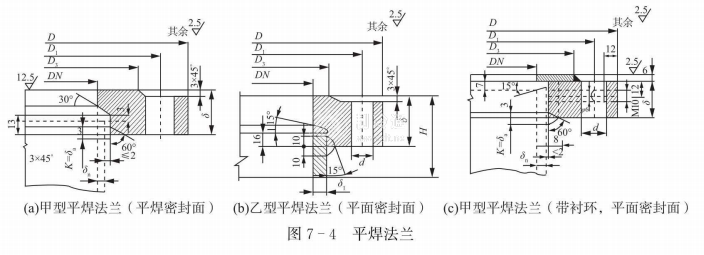

這是中、低壓容器或管道上最常用的法蘭形式,如圖7-4所示。這類法蘭的受力特性介于整體法蘭和活套法蘭之間。這類法蘭結構簡單,加工方便。在容器法蘭標準,平焊法蘭分為甲型[74(a)」和乙型[74(b)]。乙型平焊法蘭與甲型平焊法蘭的主要區別在于,乙型平焊法蘭的法蘭環上帶有一個短節,連接時短節與筒體或封頭對接連接,整體甲型平焊法蘭填角焊縫較小或不開坡口焊接,不能保證法蘭與殼體同時受力,其設計計算按照活套法蘭考慮。如果焊縫全部焊透,焊縫質量可靠,或如乙型平焊法蘭那樣,在法蘭盤上焊制一段較厚的短節,保證法蘭與殼體同時受力,則按照整體法蘭考慮。

法蘭的形狀除常見的圓形外還有方形和橢圓形,如圖75所示。方形法蘭有利于管子的規則排列。橢圓形法蘭通常用于閥門和小直徑的高壓管上。一般只有在特殊要求時才采用方形或橢圓形法蘭。

甲型平焊法蘭填角焊縫較小或不開坡口焊接,不能保證法蘭與殼體同時受力,其設計計算按照活套法蘭考慮。如果焊縫全部焊透,焊縫質量可靠,或如乙型平焊法蘭那樣,在法蘭盤上焊制一段較厚的短節,保證法蘭與殼體同時受力,則按照整體法蘭考慮。


法蘭的形狀除常見的圓形外,還有方形和橢圓形,如圖75所示。方形法蘭有利于管子的規則排列,橢圓形法蘭通常用于閥門和小直徑的高壓管上。一般只有在特殊要求時才采用方形或橢圓形法蘭。
