壓力容器殘余變形的容積變形測量法

   2020-10-21 和平1833
核心提示:水壓試驗容積殘余變形多采用內測法測定,然后通過計算求出其殘余變形率,內測法求取水壓試驗容積殘余變形率的原理見圖9一12。

內測法

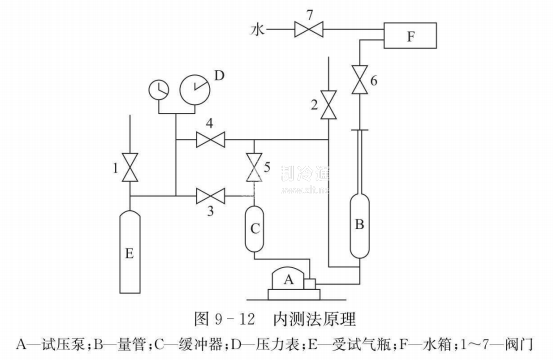

水壓試驗容積殘余變形多采用內測法測定,然后通過計算求出其殘余變形率,內測法求取水壓試驗容積殘余變形率的原理見圖912

壓力容器充水后停留一段時間讓水中氣體充分逸出,試壓系統管路也不應窩藏氣體,水溫一般維持在5-40℃,然后調整量筒水位到零刻度,容器連接試壓泵后,按耐壓試驗程序升壓到試驗壓力,試壓泵將量筒中或計量系統中的水壓入容器內,在水壓試驗檢查后,將容器及試壓系統壓力泄到常壓,但是筒中水位已恢復不到零刻度,這部分水量差值就是水壓試驗時所產生的容積殘余變形值,可直接由量筒讀數求得。但容器的全變形值必須通過計算。計算方式中,管路壓入水量B由實驗求得,當管路確定后,在5-40℃范圍內任意水溫下加壓實測均可,實測值扣除管路容積后即為B值,如果同一管路用于不同試驗壓力,應按不同的水壓試驗壓力分別測定。管路如果變動,也應重新測定。


容器的實際容積應在水壓試驗前實際測定。從設備檔案中查得的容器容積是不可靠的,因為腐蝕及內件變更都將使容器的容積改變,水在不同溫度和壓力下的壓縮系數也是不同的。

外測法

外測法又稱“浸水法”,是將壓力容器浸入特制的密閉水槽中進行試驗,在試驗壓力下測量容器由于膨脹而從水槽中排出的水量,即為該容器的容積全變形值ΔV。再測量泄壓后的回水剩余量,即為該容器的容積殘余變形值V'。通過公式可計算出該容器的容積殘余變形率ε。此種方法不受試驗系統中殘留氣體的影響,不必考慮水的壓縮量,因此計算方便,誤差易校正,準確性高,但操作復雜,不易發現容器泄漏。外測法實驗裝置分為移動量管法、固定址管法和稱量法三種類型,見圖913
