強制開關電路
該電路設計有兩種強制控制電路，即強制制冷和強制自動兩種控制模式。在強制控制模式下，遙控器不能進行遙控控制。
蜂鳴器驅動電路
空調器收到遙控器開機、關機、調溫等信號時，IC1的5腳輸出脈動信號，經VT4放大后輸出，使蜂鳴器發出聲響。
室內風扇電動機驅動電路
當IC1的39腳輸出高電平時，VT1飽和導通，光耦合器JC4也導通，220V交流電壓加到室內風扇電動機上使其運轉。
電動機驅動電路
步進電動機、壓縮機電動機、風扇電動機、四通電磁閥等驅動集成電路在IC1 36~38腳的控制下輸出相應的馭動電流，使繼電器R11, R12、R13動作，使開關ZMR4、 ZMR2、 ZMR3閉合或斷開，從而使壓縮機電動機、風扇電動機、四通電磁閥處于不同的工作狀態下。驅動集成電路N3在IC1的40~43腳的控制下，輸出相應工作電流，驅動步進電動機工作。

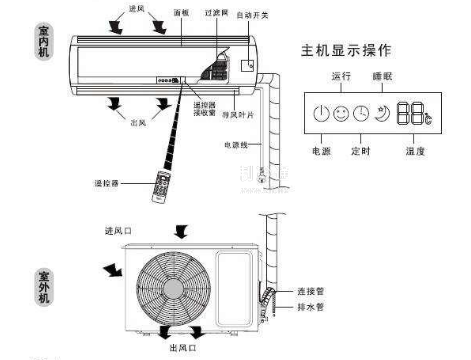

信號顯示電路
IC1的52~54, 57~59腳輸出低電平，直接驅動發光二極管發光，顯示空調器不同的工作狀態。
