小型冷藏庫電氣系統的主要部件

   2020-11-06 和平3393
核心提示:小型冷藏庫的電源為380V,基本電氣控制電路如圖6一13所示,主要由壓力繼電器和油壓繼電器對壓縮機進行保護,由溫度控制器對壓縮機進行開停控制。

小型冷藏庫的電源為380V,基本電氣控制電路如圖613所示,主要由壓力繼電器和油壓繼電器對壓縮機進行保護,由溫度控制器對壓縮機進行開停控制。溫度控制器與電動機交流起動繼電器的線圈串聯,當電源開關和手動開關閉合時,電流通過溫度控制器及高壓繼電器、油壓繼電器等觸點把起動繼電器線圈接通,使壓縮機進行制冷運行。當庫內溫度達到要求后,溫度控制器觸點斷開,壓縮機停止運行。


直冷式小型冷藏庫的電氣控制系統

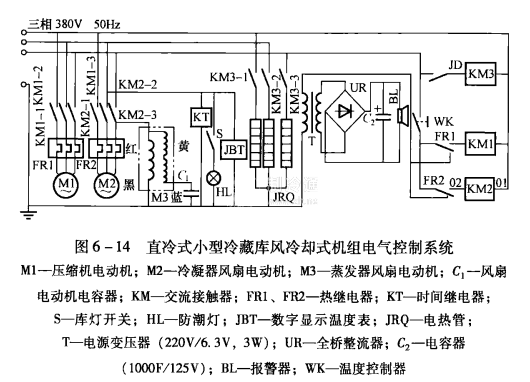

直冷式小型冷藏庫風冷卻式機組電氣控制系統的電路組成如圖614所示。


間冷式小型冷藏庫的電氣系統

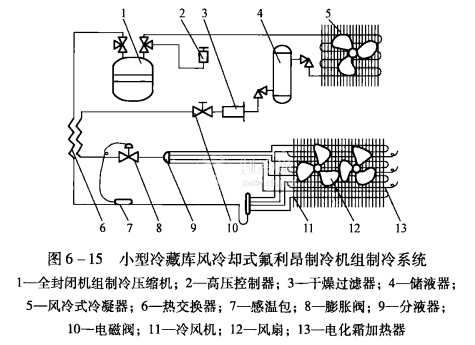

615為小型冷藏庫風冷卻式氟利昂制冷機組制冷系統,主要由制冷壓縮機、風冷式冷凝器、膨脹閥和蒸發器等組成。
