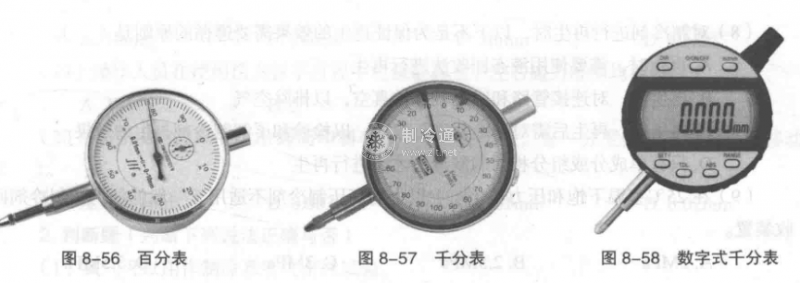

百分表(千分表)是利用精密齒條齒輪機械機構制成的通用長度測量工具(圖8-56一圖8-58)。當量桿移動1mm時，這一移動量通過齒條、同軸齒輪，齒輪和同軸齒輪放大后傳遞給安裝在同軸齒輪上的指針，使指針轉動一圈。若圓刻度盤沿圓周，印制有100個等分刻度，每一分度值即相當于量桿移動0.01 mm，則稱為百分表。若增加齒輪放大機構的放大比，使圓表盤上的分度值為0.001 mm或0.002mm(國表盤上有1000個或500個等分刻度)，則稱為千分表。二者的原理是相同的。

    百分表(千分表)常用于形狀和位置誤差以及小位移的長度測量。百分表的示值范圍一般為0--10mm，大的可以達到100mm。改變測頭形狀并配以相應的支架可制成百分表的變形品種如厚度百分表、深度百分表和內徑百分表等。如用杠桿代替齒條則可制成杠桿百分表和杠桿千分表，其示值范圍較小，但靈敏度較高。此外，它們的測頭可以在一定角度內轉動，能適應不同方向的測量，結構也緊湊，適用于測量普通百分表難以測量的外圓、小孔和溝槽等的形狀和位置誤差。
