螺桿式制冷壓縮機的基本結構見圖7-1所示。它是靠一對相互嚙合的螺桿轉子(轉子表面呈螺旋形)，主動轉子表面上的齒形為凸形(即陽轉子)，從動轉子表面上的齒形是凹的(即陰轉子)，兩者在氣缸內嚙合并作反向回轉運動，轉子齒槽與氣缸體之間形成V形密封空間，隨著轉子的旋轉，空間容積不斷變化，完成吸氣、壓縮和排氣過程。它的主要部件是：陽陰轉子、機體(包括氣缸體和吸排氣端座)、軸承、軸封、平衡活塞及能量調節裝置。

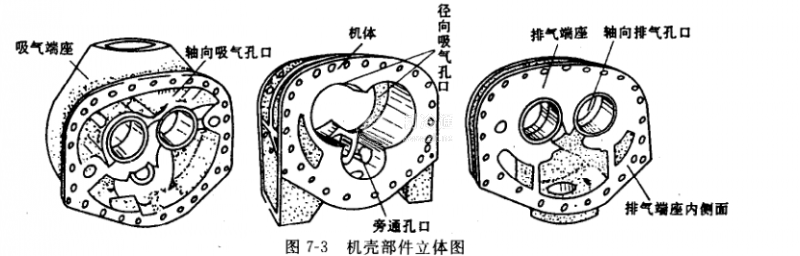

壓縮機的氣缸工作容積由轉子齒槽與氣缸體、吸排氣端座構成。吸氣端座和氣缸體的壁上也開有吸氣孔口(分軸向吸氣口和徑向吸氣口)。排氣端和氣缸體內壁上也開有排氣口，而不像活塞式壓縮機那樣設吸排氣閥。隨著轉子的旋轉，吸排氣口可按需要準確地使轉子的齒槽和吸排氣腔連通或隔斷，周期性地完成進氣、壓縮、排氣過程。轉子、機體殼體部件如圖7-2，7-3所示。

    螺桿式壓縮機多采用噴油潤滑，作用是冷卻氣缸壁，降低排氣溫度，潤滑轉子，并在轉子及氣缸壁面之間形成油膜密封，減小機械噪聲。螺桿式壓縮機運轉時，由于轉子上產生較大軸向力，必須采用平衡措施，通常在兩轉子的軸上設置推力軸承。另外，陽轉子上軸向力較大，還加裝平衡活塞予以平衡。
