微通道冷凝器的工作原理

   2021-01-07 和平2981

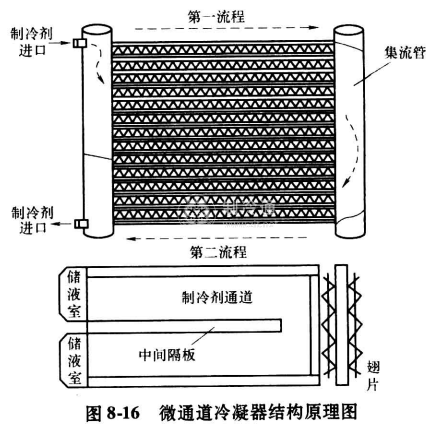

核心提示:微通道冷凝器由傳熱微管、傳熱翅片以及集(分)流管等組成。圖8-16所示的是微通道冷凝器結構原理圖。

微通道換熱器由于其使用場合不同,其結構形式也有較大的不同。

微通道冷凝器由傳熱微、傳熱翅片以及集()流管等組成。圖8-16所示的是微通道冷凝器結構原理圖,由圖8-16可以看出,微通道冷凝器左右兩側有集流管,每個集流管被分割為不等的幾部分,傳熱微管和左右集流管相連,傳熱翅片分布在傳熱微管之間。

微通道冷凝器的制冷劑蒸氣由經分流管分配到傳熱微管,經與傳熱微管相焊接的翅片與空氣換熱后匯聚到集流管。傳熱微管平行分布于分流管與集流管之間,冷卻空氣流經傳熱微管外的翅片并與其進行熱交換,將制冷劑由氣態冷卻到液態,第一流程中高溫高壓制冷劑蒸氣被吸收過熱及部分冷凝,第二流程中制冷劑完成冷凝并進一步過冷。


從圖8-16還可看出,微通道冷凝器流經每個流程傳熱微管的數量由多到少,充分吻合制冷劑相態變化的需要,即制冷劑進入傳熱微管時呈氣態,管子數多,可減少流動阻力,而隨若冷凝過程的進行,制冷劑比體積逐漸減小并且液態比例提高直至完全液態,其管子數也相應減少。正是微通道冷凝器這種變流程設計,與常規冷凝器相比,其制冷劑側的流動阻力僅為其20%~30%,并且使得其在各階段具有合理的流速和較高的換熱系數,其總體換熱性能較常規銅/鋁翅片盤管換熱器提高10%上,相同冷卻條件下,其制冷劑的冷凝溫度和阻力損失也大大降低,此外,傳熱微管與傳熱翅片間采用焊接連接也降低了兩者之間的導熱熱阻。
