第二類溴化鋰吸收式熱泵機組的特點是:

1)由熱源系統和發生器構成驅動熱源回路，常以熱排水、有機蒸汽等工藝過程的余熱為熱睞，采用單級循環流程。

2)通常由同一熱源系統和蒸發器構成熱泵的低溫?zé)嵩椿芈贰?

3)由熱水管路和吸收器構成熱水回路供應熱水;或由蒸汽管路和吸收器、閃蒸器構成蒸汽回路供應蒸汽。

4)由冷卻水系統和冷凝器構成冷卻水回路。

由于它是升溫型熱泵，在應用中著眼于提高它的溫升。一般采用單級循環流程的機組溫升約為30℃，熱力系數約為0.47;如采用二級循環流程，機組的溫升約為60℃，熱力系數約為0.3。由于二級循環流程機組的結構和控制比較復雜，初投資較高而熱力系數較低，目前國內尚未推廣應用。

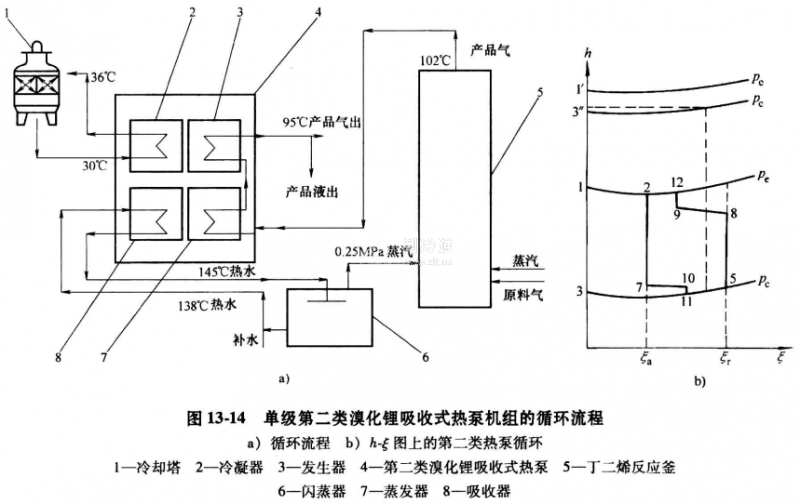

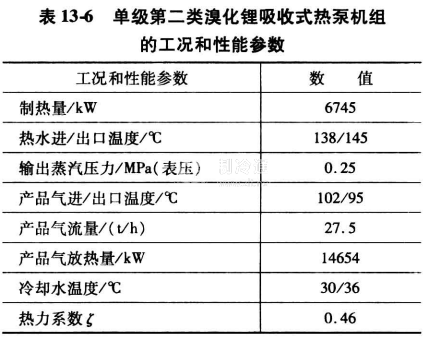

圖13-14是單級第二類溴化鋰吸收式熱泵在我國制冷化工企業應用的一個實例。在丁二烯生產工藝中，回收102℃產品氣的熱量，用于將熱水從138℃加熱到145℃ ;隨后，所制取的熱水進入閃蒸器產生0. 25MPa蒸汽，可以節省生產所需的蒸汽消耗，并減少冷凝產品氣所需的冷卻水循環量，節省了能源消耗。其工況和性能參數見表13-6。
