溴化鋰吸收式冷水機組中冷凝器的結構

   2021-01-21 和平39
核心提示:冷凝器與發生器的壓力相同,通常布置在一個筒體內,如圖16-19所示。冷凝器的結構也是管殼式結構。傳熱管內通冷卻水,制冷劑蒸汽在傳熱管外被冷凝和冷卻。冷劑水由管簇下面的水盤收集,經過節流進入蒸發器。

冷凝器用來冷凝冷劑蒸汽、冷卻冷劑水,以保證冷凝壓力。

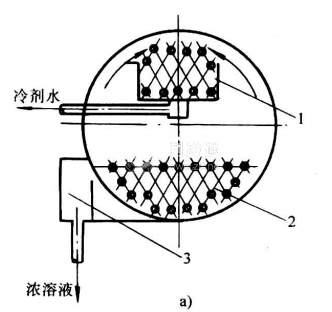

冷凝器與發生器的壓力相同,通常布置在一個筒體內,如圖16-19所示。冷凝器的結構也是管殼式結構。傳熱管內通冷卻水,制冷劑蒸汽在傳熱管外被冷凝和冷卻。冷劑水由管簇下面的水盤收集,經過節流進入蒸發器。

通常有兩種節流方式:孔板節流和U形管節流。圖16-20示出冷劑水的兩種節流裝置的結構原理圖。


1) U形管節流裝置。將冷凝器和蒸發器的連接水管做成U形管,其蒸發器一側管子的高度(一般取1m)必須足以保證形成液封,在任何負荷下都不會有竄通現象發生。

2)孔板節流裝置。在連接冷凝器蒸發器的冷劑水管中裝設孔板或開節流小孔,以制冷劑的流動阻力為液封。在低負荷時,由于制冷劑流量減少,冷凝器水盤內液封被破壞,冷劑蒸汽有可能未經冷凝而進入蒸發器,即所謂的竄通現象。
