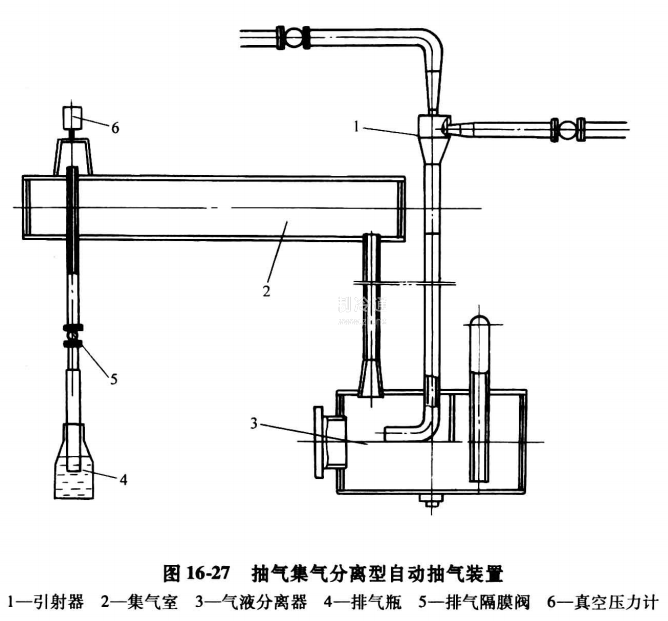

圖16-27是一種抽氣集氣分離型自動抽氣裝置的示意圖。這種型式的自動抽氣裝代中，通常設有大容最的集氣室2，用來儲存抽取到的不凝性氣體。溶液泵將高壓稀溶液泵入引射器1，利用引射器噴嘴出口端形成的低壓區，抽取機組內的不凝性氣體，形成氣液混合物進入分離器3,混合物分離后，溶液回到吸收器，氣體則通過管道進入集氣室2，并聚集于其頂部的空間中。排氣時，先關閉抽氣管路和回液管路上的閥門，此時溶液仍在不斷進入引射器，集氣室內的氣體被壓縮，壓力升高。

當集氣室內的壓力高于大氣壓力時，就可打開排氣隔膜閥5，直接排氣。排氣時先通過透明塑料管，將夾帶氣泡的溶液排至盛有溴化鋰溶液的排氣瓶4中，氣體由瓶口排出，溶液留在瓶中。

當從透明塑料管內觀察到溶液中已不夾帶氣泡時，則排氣過程結束。裝在集氣室頂部的薄膜式真空壓力計6，用來測量儲氣室內不凝性氣體的壓力。當壓力超過一定值時，發出信號，進行排氣操作。根據薄膜真空壓力計發信周期的變化，也可判斷機組氣密性的好壞。
