冷庫制冷系統中，除了壓縮機、冷凝器、蒸發器和節流裝置四大件外，通常根據制冷系統工作要求與運行特點，還設有一些輔助設備。常規制冷系統的輔助設備有油分離器、貯液器及中間冷卻器。

冷庫制冷系統的特殊輔助設備有:集油器、油分離器、高低壓貯液器、氣液分離器、膨脹容器、空氣分離器、過濾干燥器、輸液泵、安全閥、緊急泄氨器、回?zé)崞鞯取?/span>

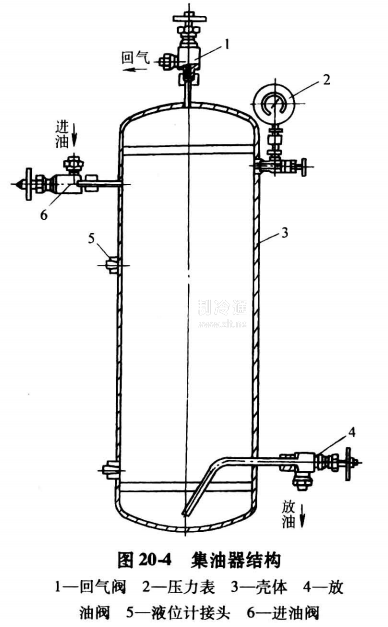

潤滑油的收集設備—集油器在氨制冷系統中均有使用(液泵或供液的氟系統也有使用)。因?yàn)榘币号c潤滑油不相溶，且油重于氨液，易在容器底部積存。為了不影響換熱器的換熱效果，必須定期將潤滑油從油分離器、冷凝器、貯液器中放出。集油器的作用是可以在低壓下從系統中放出潤滑油，既安全可靠又不會造成制冷劑的損耗。集油器一般布置在分油器附近，其結構如圖20-4所示。通常根據制冷系統標準工況下的制冷量大小選擇直徑為159mm或325mm的集油器1~2只。
