制冷系統中的過濾干燥器，用于清除制冷劑液體(或氣體)中的水分、機械雜質等。氨制冷系統一般僅裝過濾器，而氟利昂制冷系統必須裝過濾干燥器。但有時過濾器與干燥器分裝，過濾器裝在主系統，干燥器裝在過濾器前的旁通管路上，制冷劑液體可以選擇通過干燥器再通過過濾器，或制冷劑不經干燥器，直接通過過濾器進入供液系統。制冷系統的氣體過濾器一般裝在壓縮機的吸入端，也稱吸入濾網。

制冷劑液體過濾干燥器通常裝在節流閥、熱力膨脹閥、浮球調節閥、供液電磁閥或液泵之前的液體管路上。

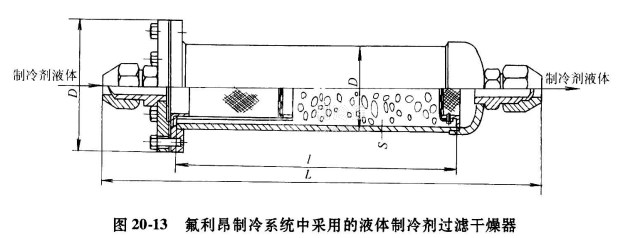

圖20-12所示為氨制冷系統常用的制冷劑氣、液過濾器結構。圖20-13所示為氟利昂制冷系統中采用的液體制冷劑過濾干燥器結構。制冷系統用的過濾器或過濾干燥器的大小，通常是根據制冷系統管路的管徑和制冷劑流量大小選配。
