烘筒的結構型式和原理特點

   2021-02-19 子琪484
核心提示:烘筒的基本組成元件有:筒體、封頭、支撐圈、軸、排水裝置及真空吸氣閥等。其結構型式如圖7-2所示。

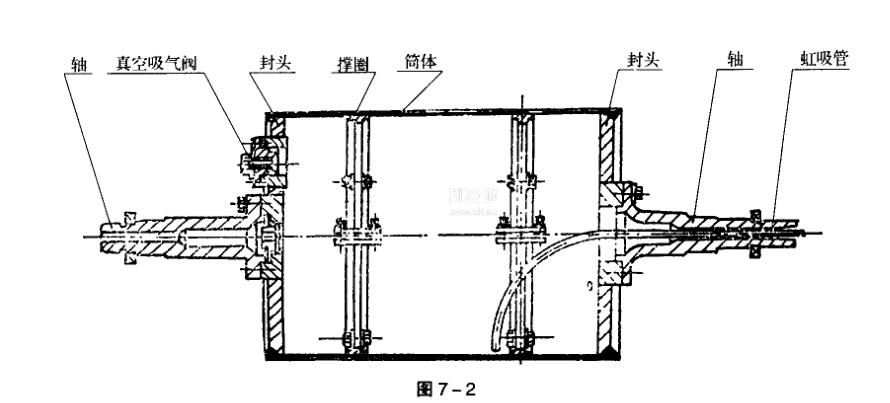

        烘筒的基本組成元件有:筒體、封頭、支撐圈、軸、排水裝置及真空吸氣閥等。其結構型式如圖7-2所示。

7-2

    按筒體材料不同,烘筒分為紫銅烘筒、不銹鋼烘筒、鑄鐵烘筒、鋼制烘筒。

    紡織印染行業主要用紫銅烘筒和不銹鋼烘筒。其壁厚比較薄,加工精度要求比較高,其筒體應進行拋光和表面處理。紫銅烘筒的主要成分為銅,導熱性能非常好。不銹鋼烘筒的主要材質有:①奧氏體不銹鋼:OCrl 8Ni9,OCr18Ni 11 Ti ;②鐵素體不銹鋼:OCrl3;高純鐵素體不銹鋼:000Cr 18 MoZ,000OCr l 8 MoZ。其常用的是奧氏體不銹鋼,筒體壁厚一般為2mm。因不銹鋼的導熱系數比銅小,所以相應要提高進入烘筒的蒸汽壓力。

    造紙行業和做地毯用的烘紙缸和烘毯缸(都稱為烘筒),主要是鑄鐵烘筒和鋼制烘筒。為了保證其強度和穩定性,壁厚要比紫銅或不銹鋼烘筒厚得多,鋼制烘筒筒體壁厚一般不小于8mm。

    烘筒封頭型式分為:平型、無折邊凸型、有折邊凸型;材料多為鑄鐵或普通碳鋼。筒體與封頭連接多為焊接、熱套或整體鑄造。為了保證烘筒轉動平衡,在封頭上都裝有配重塊。

    烘筒烘燥是依靠與織物或紙直接接觸進行的,因此對烘筒的主要要求是:

    (1)烘筒壁有較大的導熱系數。因?yàn)閷?dǎo)熱系數大的材料傳熱效果好,蒸汽熱量能通過筒壁迅速傳給需干燥的物料,使其干燥成形。

    (2)能承受一定的內壓力和外壓力,即要有足夠的強度和穩定性。因烘筒工作時需要有一定的蒸汽壓力,所以要求烘筒有足夠的強度;而當蒸汽供給不足時,有可能造成真空狀態,因此設計制造時應考慮承受外壓的穩定性,所以烘筒筒內一般都加有支撐圈以保證穩定性。

(3)有可靠的冷凝水排放裝置。因?yàn)槔淠奂谙虏?影響傳熱,又容易形成溫差應力;并且汽水混合要比單純蒸汽的爆炸能量大得多,若發生事故,將會造成更大的損失。

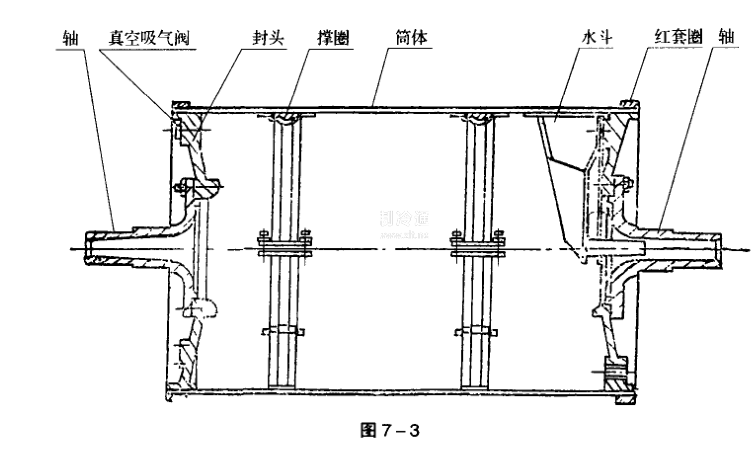

7-3

    為了確保烘筒的安全運行,通常都在烘筒的一端封頭上裝有真空吸氣閥。當烘筒在冷態運行時,由于烘筒內溫較低,進入的蒸汽會驟冷成水,若供給蒸汽不足時,烘筒內會形成真空狀態;在烘筒停止運行或突然停電時,若蒸汽停供,也會造成真空狀態。當內外壓差達到一定數值后,烘筒將失穩而被壓癟。裝設真空吸氣閥的目的就是當烘筒內形成真空時,由于烘筒內外的壓差作用,閥能自動把外界空氣吸入烘筒內,使內外壓力差達到平衡,從而確保烘筒的安全。真空吸氣閥都是自動閥,即吸氣閥的啟閉不是強制機構而是靠?jī)蛇叺膲毫Σ顏砜刂啤U婵瘴鼩忾y的額定壓力差為0.01 MPa。

    烘筒的排水裝置有兩種:水斗式(圖7-3)和虹吸管式(圖7-2)。
