G-M低溫制冷機的工作過程及應用

   2021-03-04 和平678
核心提示:圖32-9a是其結構示意圖,主要由壓縮機和制冷機兩部分組成。制冷機部分由驅動機構(進排氣閥)、氣缸、排出器(活塞)、回?zé)崞骷皳Q熱器等部件組成。

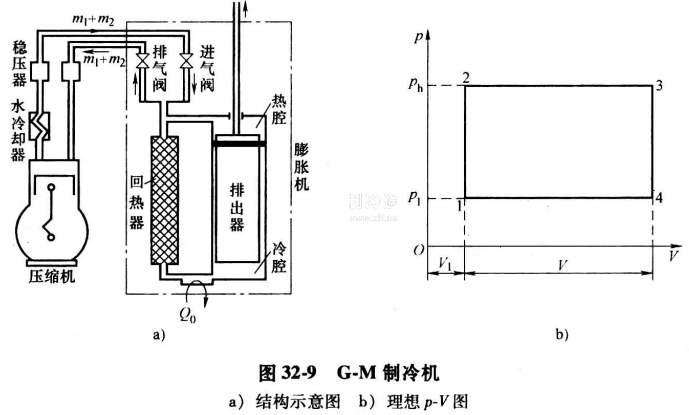

 G-M制冷機是Gifford和McMahon于1956年發明的。圖32-9a是其結構示意圖,主要由壓縮機和制冷機兩部分組成。制冷機部分由驅動機構(進排氣閥)、氣缸、排出器(活塞)、回?zé)崞骷皳Q熱器等部件組成。

G-M制冷機的工作原理為:西蒙膨脹制冷+回?zé)崞鲹Q熱+活塞往復移動以實現冷腔體積的循環變化。其工作過程主要分為四階段(見圖32-9b) :①等容充氣過程1-2:進氣閥開,系統升壓;②等壓充氣過程2-3:進氣閥開,活塞上行,氣體經回?zé)崞黝A(yù)冷;③等容放氣過程3-4(也可看作絕熱過程):進氣閥關,排氣閥開,絕熱放氣,氣體降溫;④等壓放氣過程4-1:活塞下移,低溫氣體經換熱器排出時吸熱制冷,再經回?zé)崞鲝?fù)溫。

微信截圖_20210220161305



起初G-M制冷機主要應用于地面衛星接收站,用來冷卻參量放大器等電子元件,后來兩級G-M制冷機在低溫真空泵(主要服務于半導體制造業)的冷卻上獲得了廣泛應用.這也是過去十幾年中小型低溫制冷機最大的商業應用。僅在美國,在KT世紀90年代的十年中,就有約200000臺低溫真空泵被制造出來,而它們幾乎全部靠G-M制冷機來冷卻。

索爾文(Solvay)制冷機類似于G-M制冷機,不同之處僅在于低溫端使用活塞而不使用排出器。其缺點是明顯的,因?yàn)榛钊褂酶邏好芊猓懦銎魇褂玫蛪好芊猓@一細微的差別導致了G-M制冷機較廣泛的應用。事實上G-M制冷機就是在索爾文制冷機的基礎上發展起來的,因而有時稱G-M制冷機為改進的索爾文制冷機。
