這是由多聯機(多匹配)發展而成的冷劑式空調系統。其特點是可由一臺室外機(供冷時即壓縮冷凝機組)通過冷劑配管輸送到多個室內機(冷劑型末端裝置，供冷時即帶風機的蒸發器)，隨著小型制冷壓縮機(或熱泵型)的變?nèi)萘靠刂萍夹g(shù)，電子膨脹閥和微電腦的應用以及配管技術的進步使其應用領域有了較大的擴展。

由于該系統是在多聯機系統上發展而成的，故其基本構成即一臺壓縮冷凝機組(室外機)與多臺室內機的組合，并且可在冬季時按熱泵運轉。圖36-36給出了一臺室外機和四臺室內機的制冷配管圖。圖中EV表示電子膨脹閥，TG則表示溫度傳感器。制冷時，EV0全開，EV1~EV4分別按室內負荷控制各室冷劑流量，變頻壓縮機則相應動作。供熱工況時EV1~EV4分別按各室熱負荷控制冷劑的回流量。EV0則對整臺熱泵空調機進行節流膨脹，變頻壓縮機也相應改變轉速。

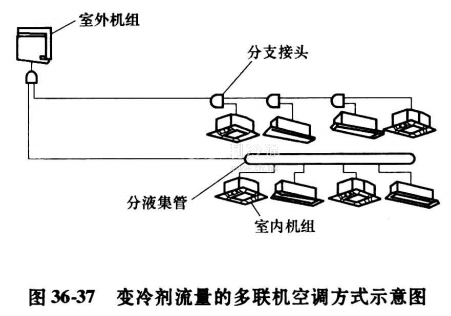

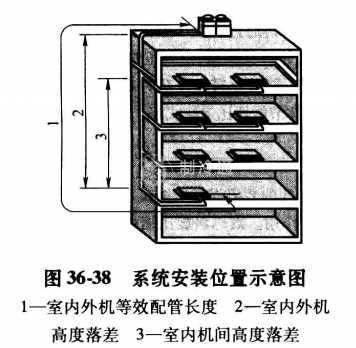

圖36-37表示了該典型系統的示意圖。其中分別表示了采用分支接頭和分液管兩種不同的配管方式。該配管技術對系統工作影響甚大，廠家均需提供專門的技術。此外，多聯機室內外機的相對位置亦是設計時重要考最的問題(見圖36-38)。

根據變制冷劑流量多聯分體空調機的制冷壓縮機種類，容量控制、外機冷卻方式等方面的不同，可按壓縮機類型和室外機冷卻方式分類。圖36-39及圖36-40分別表示了水冷式變冷劑流量系統和熱回收型變流量系統的流程圖。前者由水系統構成為環路.可起到所謂“水環熱泵”的作用，而后者可在一個系統中同時提供制冷或制熱的工況。
