EXCEL20控制器簡稱XL20(下同)是一臺用于小型建筑物設備的控制，特別適合于新風機組、空調機組的控制。其電腦芯片為16位的Intel 80C188微處理器，PAM128KB, EPROM 512KB。為了適應在小型建筑物中應用，其面板上設有操作鍵和液晶顯示，以供用戶直接操作。尤其適用于單一空調機使用，在其液晶顯示器上可顯示控制器的數據資料。

1.控制點數量及信號種類

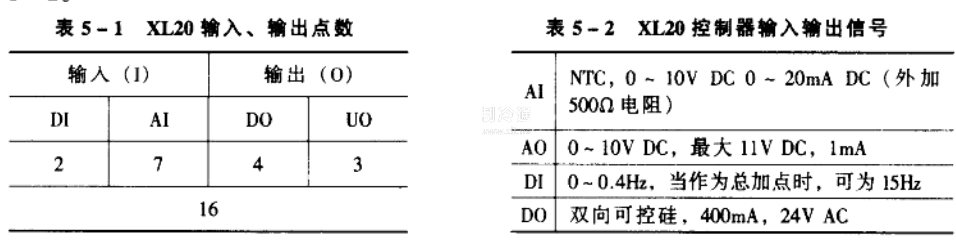

XL20有固定的輸入、輸出配置。其輸入、輸出點數及信號種類分別見表5-1，表5-2。

AI為模擬輸入點，每個模擬輸入點可選擇NTC或0~10V·DC輸入。數字輸入DI可用于總加器或計數器，具有累加功能。數字輸出DO為雙向可控硅，400mA，24V·AC。

如用于強電回路時，需另加繼電器模塊(繼電器模塊有MCD3和MCF3 )。所有輸入、輸出均有24V·AC及40V·DC的過電壓保護及短路保護。

2. XL20軟件

在軟件方面，其應用程序可以是一組標準的應川程序，也可以是利用CARE圖形編程，即通過在計算機顯示器上簡單的圖形接Cl，生成可直接運行的應用程序，作為設計過程的一部分，EXCELCARE還能自動生成全部文件的材料匯總表。其固化軟件和應用程序都永久駐存在一片EPROM中。

應用程序包括:

控制和監視功能。

對控制器上連接的控制點，提供全部信息點的說明。

時間程序可用來按事先安排的時間程序，完成各種功能。

正文有用戶地址，英文說明符，狀態和報等信息。用戶可以定義這些正文信息，然后把它們存放到單獨文件中。

在液晶顯示器上，顯示控制器的數據資料用面板上的12個鍵來搜尋信息。

此外，XL20還有通訊功能。X120除單獨完成區域控制任務外，當連接XL2OXD這個C一Bus總線通訊器后，可直接掛在c一Bus總線上。這時，XL20可與連在C-Bus總線上的XL5000系列的其它控制器通訊，還可與中央站通訊，達到相互交換數據，資源共享。C-Bus總線通訊器XL2OXD中含有X D505 A通訊模塊，9600波特。

3. XL20接線與應用實例

圖5-5 (a)用X L20控制空調機組的原理圖，(b)為其接線圖。一般來說，每臺控制器與執行器的供電均采用CRT2型變壓器(220V/24V, 40VA)單獨供電。
