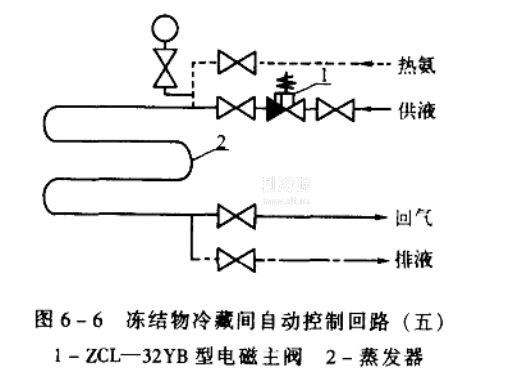

高層庫房采用上進下出的供液方式，一般也只對供液采取控制。這種供液方式只適用于蒸發器的位置高于低壓循環桶的庫房。其控制回路見圖6-6。

無論采用哪種控制方案，都要注意以下兩點。

1.在自控閥前后應加裝手動截止閥。其作用一是在自控閥門檢修時切斷自控閥與系統的聯系;二是在手動熱氨融霜時能將供液電磁主閥后面切斷，防止供液電磁主閥被倒頂開，造成熱氨竄入低壓系統;三是調節進入蒸發器的流量，使各層庫房的蒸發器或同一層多組蒸發器供液均勻，在系統投入運行時應進行一次調整。

2.為減少壓縮機啟動次數，電氣線路要考慮聯鎖控制。即當任意一間庫溫達到上限時，本系統的所有庫溫高于下限的庫房都跟著降溫(房間較多的庫房，可采用分層聯鎖)，庫溫先降到下限的庫房先停止供液，等庫溫全部到下限后，制冷壓縮機才停止運轉。采用聯鎖控制后，總是只有一間庫房溫度回升到上限，多數庫溫未達到上限的庫房又跟著降溫，使庫溫的波動范圍小于溫控器的幅差，提高了控制精度。
