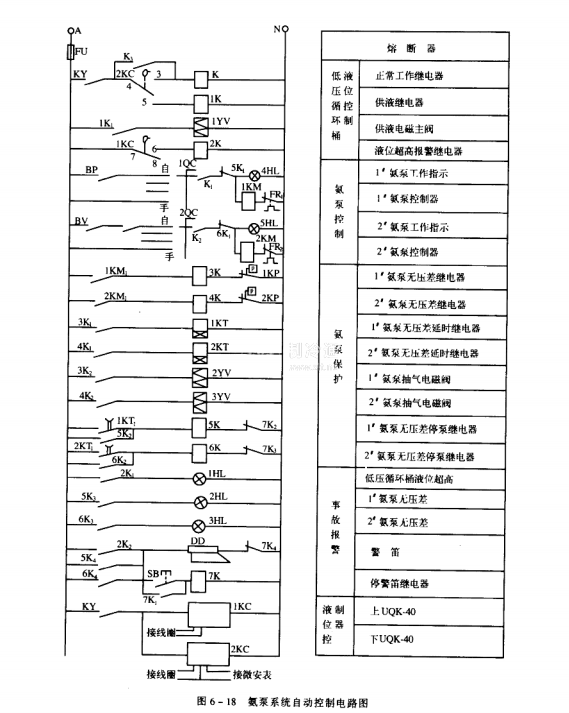

氨泵系統的自動控制電路見圖6-18。

當本系統有任一冷間需要降溫時，本系統的制冷壓縮機即投入運行，KY觸點閉合，指令低壓循環貯液桶上的下液位控制器2KC工作。若低壓循環貯液桶內的液位在液位控制器2KC的設定值上限，繼電器K工作，允許氨泵啟動運行。若低壓循環貯液桶內的液位在液位控制器的下限值，液位控制器2KC的觸點4, 5閉合，指令繼電器1K工作，使供液電磁主閥1YV開啟，向低壓循環桶供液。當?shù)蛪和皟?nèi)的液位達到控制器的設定值上限時，液位控制器的觸點4, 5斷開.4, 3閉合，供液電磁主閥1YV關閉，停止供液。同時繼電器K工作，允許氨泵啟動。

當?shù)蛪貉h(huán)貯液桶內的壓力降到0.05MPa時，壓力變送器的觸點BP閉合，若此時繼電器K也工作，磁力啟動器1KM立即工作，1#氨泵啟動運行，同時繼電器3K工作，延時繼電器1KT開始通電延時，抽氣電磁閥2YV開啟，放掉氨泵內的氣體，當延時時間到，如果1#氨泵進、出口無壓差，壓差控制器1KP繼續閉合，延時繼電器1KT的延時閉合動合觸點閉合，指令繼電器5K工作，使1#氨泵停止運行。同時警笛響，指示燈2HL亮。按SB按鈕，則警笛停，但指示燈繼續亮。如果1#氨泵啟動運行后，在延時時間到時，氨泵進、出口壓差達控制器設定值上限，壓差控制器的常閉觸點1KP斷開，抽氣電磁閥2YV關閉，1"氨泵正常運行。如果1#氨泵在運行的過程中，要求降溫的冷間增加，一臺氨泵的供液量不足時，電壓敏感器的觸點BV閉合，使2口氨泵投入工作，其啟動與保護過程與1#氮泵相同。

如果因某種原因，如供液電磁主閥1YV關閉不嚴等原因，造成低壓循環貯液桶內的液位過高，這時上液位控制器1KC動作，它的7, 6觸點閉合，使繼電器2K工作，指示燈1HL亮，同時警笛響，開始報警。也可將繼電器2K的常閉觸點串入壓縮機保護電路，在聲、光報警的同時也停止壓縮機運行。

一旦低壓循環貯液桶液位過高，須立即進行手動排液處理。
