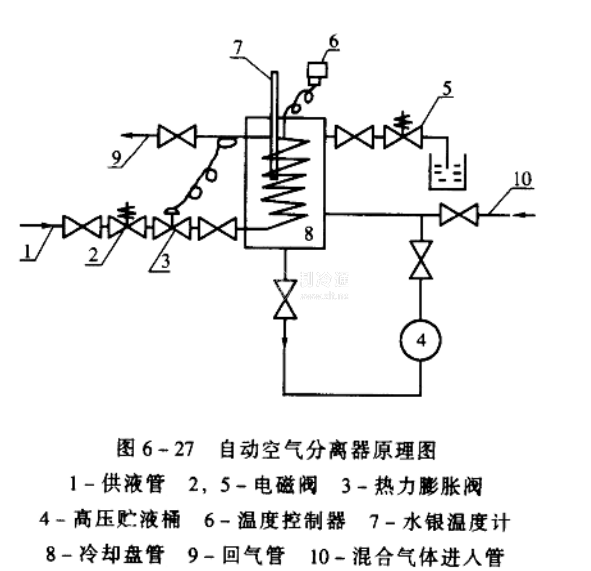

自動空氣分離器原理如圖6-27所示。放空氣器內裝有蒸發盤管，用熱力膨脹閥來調節供液量，熱力膨脹閥的溫包裝在回氣管上。當混合氣體進入放空氣器中時，即被蒸發盤管冷卻，氨氣被冷凝成液體，靠重力流回貯液桶，空氣不凝結，仍為氣體聚積在容器上部。如果容器內氨氣較多，由于氨氣冷凝放出的潛熱較多，溫度不會降低，當容器中空氣增多時，氣體中氨氣的含量相對減少，氨氣的冷凝也隨之減少，容器內溫度就逐漸降低，當達到溫度控制器的調定值下限時(-5℃以下)，電磁閥5開啟，將空氣放入水中。隨著空氣的放出，容器內的壓力降低，冷凝器來的混合氣體又補充進來，容器內氣體中氨的含量又增高，氨冷凝時放出的潛熱又會使容器溫度升高，當溫度達到溫控器調定值上限時，指令電磁閥5關閉，停止向水中排放空氣。如此反復工作，系統中的空氣被自動排出。電磁閥2與壓縮機聯動，當系統中有任一臺壓縮機運轉時，電磁閥2就開啟，放空氣器就工作。

安裝自動放空氣器時應注意以下問題：

1.放空氣器要包隔熱層及防潮層。

2.溫度控制器6的溫包要安裝在冷卻盤管的中心距頂部1/3高度處。

3.放空氣器安裝的位I至少比貯液桶高600毫米，以確保氨液順利流回到貯液桶。

4.冷凝液的出液管應接至貯液捅的液體部分。
