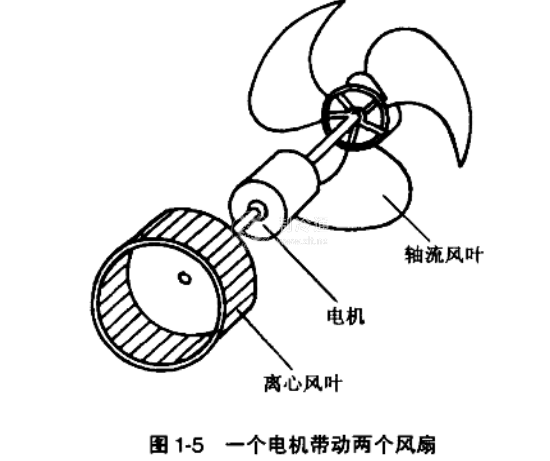

窗式空調器是一種整體型結構的空調器，為縮小結構體積，常采用雙軸電機，將室外側的軸流風扇和室內側的離心風扇共用一個電機，結構見圖1-5所示。室內空氣循環系統和室外空氣循環系統是相互獨立、互不干擾的兩個系統，中間由室內側的蝸殼壁和薄鋼板隔開。

空內空氣被離心風扇吸進來，穿過濾網，經蒸發器冷卻除濕后進入蝸殼內，再被離心風扇吹出，沿蝸殼風道從出風口進人室內，形成循環風。在這樣不斷地吸入和吹出的循環中，空氣的溫度和濕度發生了變化，由于過濾網的作用，使空氣變得清潔了，這樣室內空氣的溫度、濕度和清潔度均得到了處理，達到了空氣調節的目的。

軸流風扇將空外空氣從窗式空調器的兩個側面吸入，沿軸向吹出，對冷凝器進行冷卻，由于軸流風扇的風量大，一般可滿足冷凝器冷卻風量的需要。

室內循環風的大小用循環風量來表示，它是空調器在關閉新風門的情況下，單位時間向房間、密閉空間等送入的風量，其單位為m3?h-1或m3·s-1。

有些窗式空調器配有新風門，它能將室外新風引入室內。如果在密閉的房間內長時間使用空調器，會使空氣的品質下降，如氧氣含量降低、二氧化碳含量增加，還有一些不能濾掉的異味存在。適當補充一些新風，可提高空氣品質，改善空調房間的環境質量。
