溴化鋰吸收式冷水機組自動抽氣裝置的組成_機械真空泵的工作工程

   2019-11-13 和平124
核心提示:機械真空泵抽氣裝置示意圖如圖3-66所示,它是由制冷劑分離器、阻油器、真空泵外加連接管道及閥門等組成的。

5、機械真空泵的抽氣裝置

需要說明的是,由于自動抽氣裝置的抽氣量都比較小,只能在機組正常運行的情況下才能使用,所以,無論在機組中采用的是何種形式的自動抽氣裝置,均需另外設置一套機械真空泵抽真空系統,以便在機組初始運行時,長期停用再啟用時,出現泄漏故障時,以及開展其他檢修工作時,保障機組正常的工作真空度。

6、機械真空泵抽氣裝置的工作過程

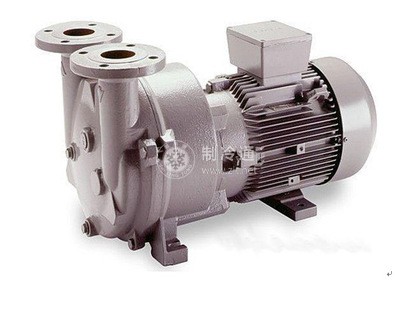

機械真空泵抽氣裝置示意圖如圖3-66所示,它是由制冷劑分離器、阻油器、真空泵外加連接管道及閥門等組成的。從吸收器或冷凝器抽出的非凝性氣體中夾帶著大量的制冷劑蒸汽。若將制冷劑蒸汽抽出機外,會使機組中制冷劑水量減小,影響制冷效果。更主要的是制冷劑蒸汽進人真空泵后,促使真空泵油很快乳化,黏度降低,使真空泵抽氣效果惡化,甚至喪失抽氣能力。為此,設置有制冷劑分離器。制冷劑分離器為一種箱形或圓筒形容器,其中裝有冷卻盤管與噴嘴。冷卻盤管內通過來自蒸發器出口的冷媒水或由蒸發器泵排出的冷劑水,以形成比吸收器中壓力更低的吸收條件。帶有制冷劑蒸汽的非凝性氣體從容器底部進入,其中的水蒸氣被溶液泵引進的噴淋溶液吸收。吸收了制冷劑蒸汽后的溶液仍流回吸收器中,非凝性氣體經筒體上部的抽氣管、手動截止閥、電磁閥與阻油器進入真空泵,再被真空泵排出。阻油器也為箱形或圓筒形結構,其中裝有兩塊阻油擋板,以防止真空泵停止運轉時大氣壓力將真空泵油壓入機器中。電磁閥與真空泵接同一個電源,真空泵因突然出故障停止運轉時,電磁閥也關閉,防止空氣倒流,以保持機組內真空。
