空調水系統的冷/熱源設備和系統布置

   2019-11-15 和平33
核心提示:當高層上不超過設備承壓能力的負荷量不大時,上部各層可以獨立處理,如采用獨立的離心冷水機組、風冷熱泵機組等,以減小整個水系統所承受的壓力,如圖4-14所示。

對于超高層建筑,如果系統靜水壓力和水泵工作壓頭過大,設備和部件的承壓超過承壓能力,冷/熱源設備通常有以下幾種布置方式。

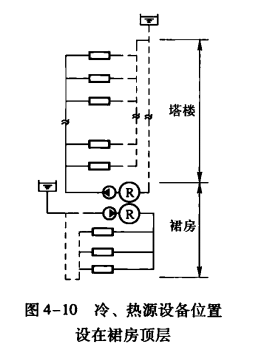

1/熱源設備布置于塔樓外、裙房頂層上,如圖4-10所示。

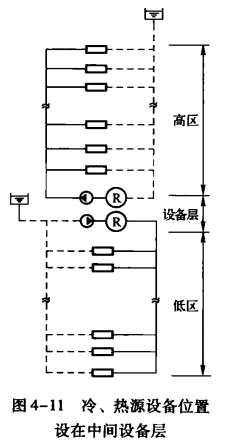

2/熱源設備布置在塔樓中間的設備層,如圖4-11所示。

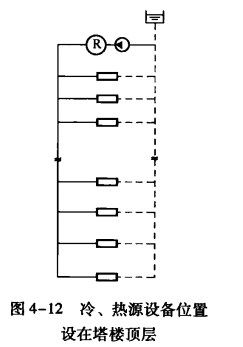

3/熱源設備布置在塔樓頂層,如圖4-12所示。

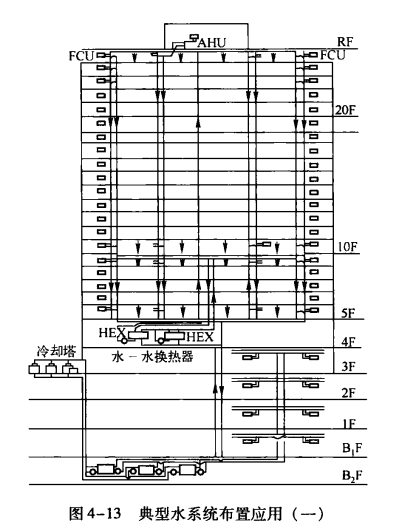

4在中間設備層內,布置水一水換熱器,使靜水壓力分段承受,如圖4-13所示。

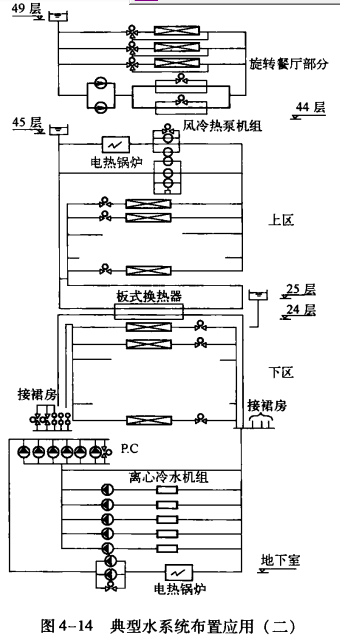

5當高層上不超過設備承壓能力的負荷量不大時,上部各層可以獨立處理,如采用獨立的離心冷水機組、風冷熱泵機組等,以減小整個水系統所承受的壓力,如圖4-14所示。



采用以上幾種方式時,需要注意以下事項。

①冷熱源設備設在裙房頂層時,根據裙房屋面的周圍環境,可以考慮水冷或是風冷冷凝器。

②采用中間設備層布置冷/熱源設備時,選用風冷式冷凝器為宜。

③冷/熱源設備布置在裙房頂層或中間設備層,必須充分考慮和妥善解決設備的隔振和噪聲,防止噪聲傳播到周圍環境和鄰近房間。

④將循環水泵布置在蒸發器或冷凝器的出水端,可降低設備的承壓。

⑤在同程式系統中,如圖4-15 (a)所示的布置優于圖4-15 (b),有利于減小設備承壓。

6采用復式泵時,由于總壓力損失分別由一、二次水泵負擔,能有效地降低系統承壓。
