冷卻塔
制冷機冷凝器冷卻水通過冷卻塔,將熱量散發給大氣,并保持冷卻水系統的正常循環,為此,管路系統布置時應注意以下幾點。
(1)冷卻塔下方不另設水池時,冷卻塔應自帶盛水盤。盛水盤應有一定的盛水量,并設有自動控制的補給水管、溢水管和排污管。

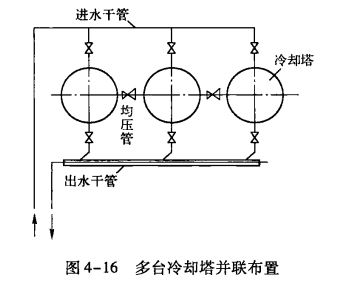

(2)多臺冷卻塔并聯時,為防止并聯管路阻力不均衡,水量分配不均勻,以致不能發揮每個冷卻塔的冷卻效率及水池的漏流現象,各進水管上要加設閥門,借以調節進水量;同時在各冷卻塔的底池之間,用與進水干管相同管徑的均壓管(平衡管)連接,如圖4-16所示。
(3)為使各冷卻塔的出水量均衡,出水干管宜采用比進水干管大兩號的集管,并用45°彎管與冷卻塔各出水管連接。
水泵的配管

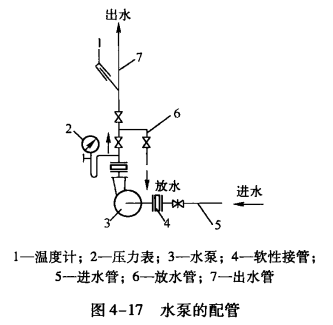

水泵的配管如圖4-17所示。為使水泵正常工作,水泵配管應注意以下幾點:
(1)為降低水泵的振動和噪聲的傳遞,應根據減振要求,合理選用減振器,并在水泵的進水管和出水管上安裝軟接頭。
(2)水泵進水管和出水管上應設置進口閥和出口閥。出口閥主要起調節作用,可用截止閥或蝶閥。
(3)水泵出水管上的止回閥,是為了防止水泵突然斷電時水逆流,使水泵葉輪受阻而設置的。可用旋啟式、升降式止回閥,也可以采用預防水擊性能較好的緩閉式止回閥。
(4)為了有利于管道清洗和排污,止回閥下游和水泵進水管處應設排水管。
(5)水泵出水管處安裝壓力表和溫度計。
(6)考慮管路的伸縮,可盡量利用管路轉彎處的彎管進行補償,不足時考慮補償器。
