制冷系統部件維修——熱力膨脹閥感溫包內膨脹劑的充注法

   2019-11-23 279
核心提示:對于空調、冷藏、制冰等常見的氟利昂制冷裝置,通常都是用制冷系統的制冷劑作為膨脹閥感溫包內的填充劑。

當感溫包、毛細管、氣箱任何一個地方出現泄漏時,膨脹閥就不能工作,必須在找出漏口后進行修理,然后充注膨脹劑。

對于空調、冷藏、制冰等常見的氟利昂制冷裝置,通常都是用制冷系統的制冷劑作為膨脹閥感溫包內的填充劑。由于制冷劑在溫度較低時,飽和溫度隨壓力下降較大,因而就限定了膨脹閥的使用范圍。例如,用于F-12制冷系統的膨脹閥感溫包充注F-12,只能在-30~+10℃范圍內使用。雖然如此,這種填充劑方式仍被廣泛應用,在普通制冷的情況下是能滿足要求的。下面介紹F-22, F-12等感溫包的充注方法。

F-22感溫包充注方法

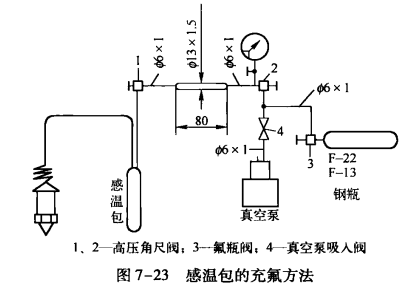

如圖7-23所示為感溫包的充氟方法,在閥1和閥2之間,用兩根?6mm x 1 mm短管與?13mm x 1. 5mm紫銅管連接。將充注的感溫包及毛細管做1.0MPa氮氣壓力試驗和沉水檢查。如果不漏,卸壓后按圖7-23連接。在管路中安裝-0.1~+ 1. 6MPa的壓力表一塊,兩個閥門均為1/4英寸直角高壓閥。并將氟瓶升高,以便充注F-22能順利流入?13mmx1.5mm的紫銅管中。



    開啟閥1,2及閥4,啟動真空泵,使膨脹閥氣箱、毛細管、感溫包及其連接管路均被

抽成真空,其真空度越高越好。然后關閉閥4,停止真空泵檢查壓力表是否回升。如果壓力表不回升,則關閉閥1,再慢慢打開閥3,使F-22入?13mm x 1. 5mm的管中,約1min后關閉閥2及閥3。此時壓力表的讀數與氟瓶內壓力相等。

    拆下氟瓶及真空泵,將感溫包放人0℃以下的環境中,等感溫包全部冷卻后,開閥1,此時壓力表指示立刻下降,等壓力表下降0. 1 MPa時,夾扁感溫包充注口毛細管,并焊牢,這樣充感溫包的F-22質量大約為8~9g。

    F-12包的充注法

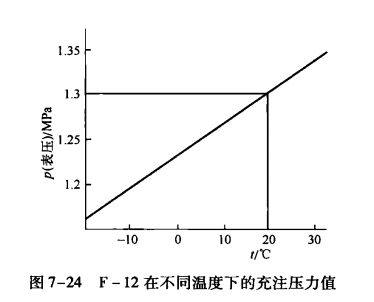

如圖7-23所示,首先按充注F-22的方法接管、抽真空。不過感溫包試驗壓力應提高到1. 5MPa左右,然后將感溫包放在環境溫度中約2h,開啟閥2,關閉閥1,緩慢開啟閥3,當壓力表上升到一定壓力(此壓力根據環境溫度決定),立即關閉閥3, F-12在不同溫度下的充注壓力值如圖7-24所示,最后按充注F-22的方法,將F-12感溫包中,然后夾扁F-12感溫包充注毛細管,并焊牢。這時充注F-12的質量約為8 -9g



F-12感溫包充注方法與充注F - 22基本相同,感溫包內膨脹劑的充注量在無資料的情況下,可按感溫包內容積的80%計算質量。
