制冷壓縮機部件——活塞環的結構特點

   2019-11-25 和平90
核心提示:活塞環鎖口形式可作成直口、斜口、搭口三種,裝配時其鎖口位置在汽缸中錯開。對于順流式老系列產品的制冷壓縮機,除錯開鎖口位置之外,還要錯開汽缸進氣口。在老系列產品制冷壓縮機中,大部分活塞上部裝數個活塞平環,下部裝一個油環。

活塞環共分兩種:一種是氣環,主要用于密封制冷劑蒸汽,防止在壓縮時,高壓氣體向低壓部分泄漏;另一種是油環,其作用是將汽缸壁上粘附的潤滑油刮回到曲軸箱,減小汽缸的奔油量。

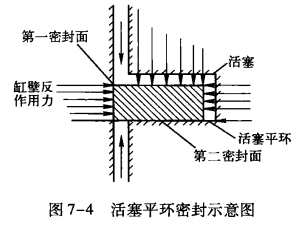

活塞環開口在自由狀態時,其直徑大于汽缸的直徑,由于活塞環本身彈力的作用,裝入汽缸后,對汽缸壁產生一個壓力,汽缸壁反過來給一個反作用力,從而形成第一道密封面,如圖7-4所示。另一方面活塞向上運動時,由于蒸汽壓力和慣性力的作用,把活塞環推向一邊,使端面造成密封,也就是第二密封面。又由于氣環開口關系,為確保密封,一個活塞上往往安裝兩只以上活塞平環,把制冷劑蒸汽泄漏降低到最低限度。

活塞環鎖口形式可作成直口、斜口、搭口三種,裝配時其鎖口位置在汽缸中錯開。對于順流式老系列產品的制冷壓縮機,除錯開鎖口位置之外,還要錯開汽缸進氣口。在老系列產品制冷壓縮機中,大部分活塞上部裝數個活塞平環,下部裝一個油環。

由于活塞環與環槽沿軸向有間隙(一般稱邊間隙)存在,因而留在汽缸鏡面上的油,被活塞平環逐步逐級上升到活塞頂部。這種現象發生,如果在刮油環工作不正常的情況下,就是平常空載運行中所見到的奔油現象,也是曲軸箱油位下降快的主要原因。

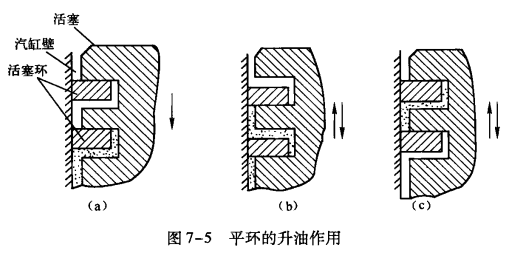

油為什么會沿著活塞環上升呢?現在來分析一下它的運動過程,如圖7-5所示。當活塞在汽缸內作往復運動時,平環(氣環)在環槽里,由于受到缸內制冷劑蒸汽的壓力,本身質量的慣性力和汽缸壁摩擦力的聯合作用,因此平環在環槽的邊間隙中上下跳動。當活塞向下時,平環跳至環槽的上端,平環從缸壁上刮下的油,被擠放到平環的邊間隙,和環槽深人空間,如圖7-5 (a)所示;當平環因壓力關系改變,而從上部跳到下部時,原環槽中的油立即被趕到上面空間,如圖7-5 (b)所示;活塞來回運動也會使平環不斷的上下跳動,逐步把油升高到活塞頂部,如圖7-5 (c)所示;然后與制冷劑蒸汽一道被排人氣腔。大量的油從汽缸頂部排氣腔,對制冷系統中熱交換是不利的。這不僅增加了油的消耗,而且影響到制冷效果。為了克服這一弱點和危害,在活塞上增加了一根刮油環。刮油環和平環在結構上是有差異的。最簡單的油環,它的工作面有3/4的高度做成10°~15°的圓錐面,安裝斜度向上,圓柱面向下,這種油環常用在老系列產品制冷壓縮機中。
