壓縮機部件——彈簧式軸封的結構特點

   2019-11-25 和平95
核心提示:當曲軸箱壓力較低,所產生的軸向推力不足以克服軸封中彈簧力時,曲軸向機體內縮,軸封長度增加(增長的長度為軸向間隙的長度);相反當曲軸箱壓力增大時,曲軸向外伸,軸封縮短。

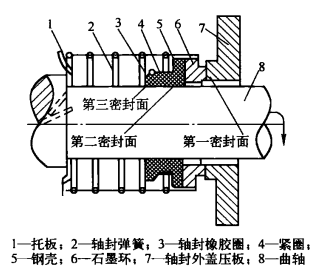

無論彈簧式軸封結構如何,整個軸封可分為三個密封面,如圖7-13所示。

第一密封面,由于石墨環在鋼殼和橡膠圈的作用下,隨曲軸一起轉動,外蓋壓板為定摩擦環,兩環之間的磨合面為動密封面。第二密封面是指石墨環與橡膠圈端面之間的配合面,靠彈簧壓緊密封。第三個密封面,由于曲軸在軸承座中留有一定的間隙,工作時免不了會發生軸向竄動。這樣,橡膠圈在軸頸上要做相對移動。因此,它的內側要曲軸的外圓面密封,這是一個軸向移動的動密封面。

上述三個密封面中,第一和第三密封面需特別注意。第一密封面中心必須將外蓋壓板和石墨活動環仔細研磨,表面粗糙度為105m,不平行度在100mm上不大于0.025 mm,肉眼看不見有劃傷和刻痕。第三密封面具有不得泄漏而又能套得太緊(以軸封彈簧能慢慢彈出為宜),消除使軸封無法有軸向移動的弊病。

當曲軸箱壓力較低,所產生的軸向推力不足以克服軸封中彈簧力時,曲軸向機體內縮,軸封長度增加(增長的長度為軸向間隙的長度);相反當曲軸箱壓力增大時,曲軸向外伸,軸封縮短。

在這兩種情況下,橡膠圈不應動,只能是曲軸移動。如軸封橡膠圈套得太緊,當軸向內縮時,第一密封面脫開,造成漏泄。如果橡膠圈套得太松則第三密封面也不能保證密封良好,也要泄漏。因此軸封工作的好壞,關鍵取決于橡膠圈套的松緊程度。即橡膠圈與曲軸的接觸既要密封,又要能沿曲軸有軸向移動,其裝配要求是很高的。

軸封腔內是不能缺潤滑油的,否則造成干磨、拉毛摩擦面。同時冷凍油進入軸封器內,也能起到協助密封的作用。
