管子熱彎加工的方法有電加熱、氧一乙炔焰加熱、焦炭燃燒加熱、木炭燃燒加熱、天然氣加熱、氧焰加熱和可控硅中頻加熱等。熱彎加工的難度較大，工序較多，比較麻煩。

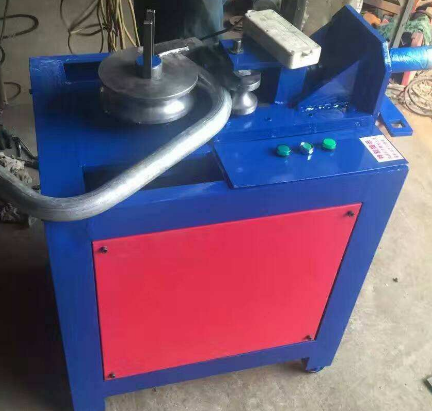

彎曲方式有人工、機(jī)械、卷揚(yáng)機(jī)和吊車牽引等.中頻彎管機(jī)和可控硅加熱彎管機(jī)采用中頻電感應(yīng)對管子進(jìn)行局部環(huán)狀加熱，用機(jī)械拖動(dòng)管子旋轉(zhuǎn)，噴水冷卻，使彎管工作連續(xù)、協(xié)調(diào)地進(jìn)行。它可彎制?325mmX 10mm的彎頭，彎曲半徑可小到管子外徑的1.5倍，以上兩種彎管機(jī)，管內(nèi)都不充砂。
氧一乙炔焰加熱的大功率彎管機(jī)能彎制鋼管外徑?76~?426mm,壁厚4. 5~20mm,彎曲半徑為2.5~5倍的管子外徑。
熱彎加工管子的選擇
熱彎加工的管子應(yīng)選用無銹蝕、無裂紋、無砂眼和管壁均勻的管子。
熱彎加工砂子的選擇
砂子應(yīng)耐高溫.當(dāng)管子加熱到1000℃左右時(shí)不會(huì)熔化，否則熔砂在管子內(nèi)壁黏結(jié)，難以清除，而且因砂子的熔化減少砂子的充填容積，從而導(dǎo)致彎管斷面產(chǎn)生有害變形和折皺。因此，應(yīng)選用耐高溫、較純凈的河砂或海砂。
每種砂子要求粒度盡量均勻，使用時(shí)用網(wǎng)篩篩選浮砂中的雜物、塵泥和木片等，并將其清除干凈。砂子充管前，必須用爐子烘炒，除去水分，未經(jīng)干燥的砂子很松散且充實(shí)性差，在管子加熱時(shí)，管內(nèi)氣壓也隨之升高，會(huì)沖開管塞以及炸開管子，造成事故。
