暖通空調工程的常用工具——管子鉸板的使用方法

   2019-12-02 和平6609
核心提示:使用管子鉸板時,預先要檢查絲板和板牙規格是否符合所要套的螺紋要求,再按板牙的順序號1, 2, 3, 4裝入和板牙號相同的絲板牙室內,不得顛倒或亂裝。

管子鉸板(俗稱代絲)是用手工鉸制外徑為6.100mm各種鋼管外螺紋(外絲扣)的主要工具,分為普通式和輕便式兩種。

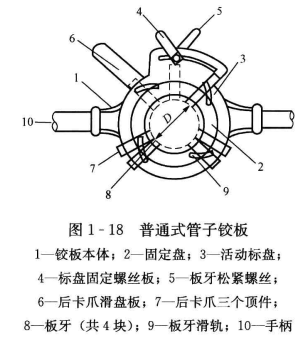

1普通式管子鉸板。普通式管子鉸板主要由板體、扳手和板牙三部分組成,如圖1-18所示。每種規格的管子鉸板都分別附有幾套相應的板牙,每套板牙可以套兩種尺寸的螺紋。

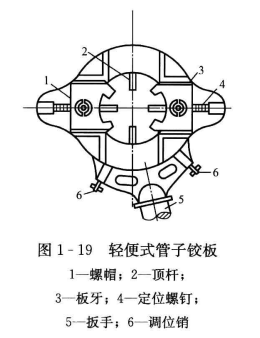

2輕便式管子鉸板。如圖1-19所示,輕便式管子鉸板只有一個扳手,扳手端頭內,備有R1/2管螺紋,以便操作者根據施工場地具體情況,選配一根長短適宜的扳手把。

使用管子鉸板時,預先要檢查絲板和板牙規格是否符合所要套的螺紋要求,再按板牙的順序號1, 2, 3, 4和板牙號相同的絲板牙室內,不得顛倒或亂裝。然后,松開標盤固定螺釘,把手柄向左推,轉動活動標盤至管徑相應的規格與固定標盤對準,再擰緊固定螺釘。接著松開后爪,把管子絲板套在管子(標盤應面向操作者),再擰緊后爪,使壓緊螺釘輕壓在管壁上。套絲時,人應站在管子絲板前面,一手扶住絲板向內推,另一手按順時針方向轉動絲板手柄。當板牙進管子2扣時,人站在絲板手柄一側繼續均勻用力旋轉手柄(注意不得用加套管等接長手柄),使板牙緩緩而進。

套絲過程中,要經常向切削處加機油潤滑和冷卻板牙。套絲的切削深度要適當,不同管徑應有不同的套絲次數:DN32mm以下,最好2次套成;DN32-vDN50mm,可分2次或3;DN50mm以上必須在3次以上。嚴禁一次完成

為使套成的螺紋有一定的錐度(俗稱拔梢),常常是利用在套絲過程中逐漸松開板牙的壓緊螺釘來達到的。螺紋加工到規定長度后,松開板牙壓緊螺釘,再輕輕取下板牙和手柄,不得回旋退出,并清理螺紋表面及管子絲板上的鐵屑和油污。
