暖通空調工程中的焊接連接施工操作

   2019-12-02 和平2803
核心提示:管道上對接焊縫距彎管起彎點不應小于管子外徑,且不得小于100mm。

1.焊縫位

管道的焊縫位置應符合下列規定:

(1)管道對接時,兩相鄰管道的焊縫間距應大于管徑,且不得小子200mm。

(2)不允許在焊縫所在處開孔或安分支連接管。

(3)管道上對接焊縫距彎管起彎點不應小于管子外徑,且不得小于100mm

(4)鋼板卷管對焊時,鋼板卷管上的縱向焊縫應錯開一定距離,一般應為管子外徑的1/4~1/2,但不得小于100mm

(5)管道上的焊縫不得放在支架或吊架上也不得設在穿墻或穿梭板的套管內,焊縫離支吊架的距離不得小于100mm。

2.管道對接要點

(1)根據管件壁厚和管徑選擇適當?shù)暮附臃椒ā:附忧皯?yīng)清除接口處的浮銹、污垢和油脂。焊區自然溫度過低時,應進行預熱。預熱溫度通常為100~200℃,預熱長度為200~250mm。

(2)管壁較厚時,應按規定開坡口。

(3)等徑管對焊時,管壁厚度差不應大于3mm。否則,應將管壁較厚的管件端部進行適當加工,以保證管壁平滑過渡。異徑管對焊時,應將大管的管口壓小成錐形,使對口處管徑一致,不圓的管子組對前應進行修整。

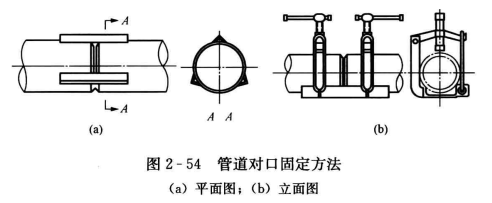

(4)管道接口處的斷面應與管的中心線垂直。其垂直度可用樣板檢查。焊接前應認真對正,保證兩根管子的軸線重合,組對時,要用定心夾持器固定進行點焊,然后再正式焊接,如圖2-54所示為常用的固定方式。



(5)盡量采用平焊。管件對口焊接時,盡可能采用活動焊口,使焊口可轉動,以保持平焊最佳位置。焊接固定焊口或橫焊口時,應采用短弧焊接。

(6)焊接公稱直徑DN<200mm的轉動焊口時,可單方向平焊完成。焊接公稱直徑DN>200mm的管件時,應分段施焊.管壁厚度大于6mm時,應分層施焊,每層方向應相反且焊接起點錯開,如圖2-55所示。焊接另一層之前必須將前一層的焊渣和碎屑清除干凈。



(7)焊縫應有一定的加強面,如圖2-56所示。
