溴化鋰吸收式制冷機的工作流程圖

   2019-12-31 十二7432
核心提示:由發生器泵11送來的溴化鋰稀溶液經過熱交換器5進和入發生器2內,被發生器內管入中的工作蒸汽加熱,溶液中的水分汽化成為低溫水蒸氣(相對于水而言,溴化鋰具有不揮發性,故低溫水蒸氣中不帶有溴化鋰的成分)。

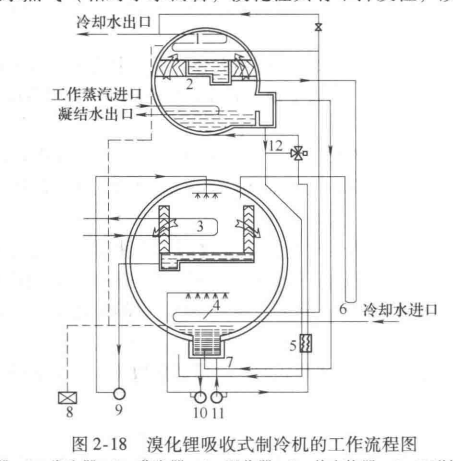

2-18所示為溴化鋰吸收式制冷機的工作流程圖。由發生器泵11送來的溴化鋰稀溶液經過熱交換器5進和入發生器2內,被發生器內管入中的工作蒸汽加熱,溶液中的水分汽化成為低溫水蒸氣(相對于水而言,溴化鋰具有不揮發性,故低溫水蒸氣中不帶有溴化鋰的成分)。低溫水蒸氣經過擋水板進入冷凝器1,被冷凝器管入內的冷卻水冷卻而凝結成低溫水。低溫水經過節流裝置U形管6,進入蒸發器3的水盤(由于壓力的急劇降低,低溫水有少量的閃攻,又由于閃蒸過程吸取了低溫水本身的熱量,所以低溫水有一定程度的溫度降低),并由蒸發器泵9送往蒸發器的噴淋裝置,而被均勻地噴淋于蒸發器管入的外表面,由于吸取了管內載冷劑的熱量而汽化為水蒸氣。同時,載冷劑則由于放出了熱量而被冷卻到所需溫度,即達到了制冷的目的。


蒸發器3中由冷卻水汽化所形成的水蒸氣,則經過擋水板進入吸收器4中,而被由吸收器泵10送來噴淋在吸收器管勻外表面的中間溶液(從發生器來的濃溶液與吸收器中溶液的混合溶液)所吸收。至于在吸收過程中放出的吸收熱,則被吸收器管簇內的冷卻水帶走。這樣由于吸收了水蒸氣而再生得到的稀溶液,再由發生器泵11送往發生器2中去加熱。如此就形成了一個連續的制冷循環。
